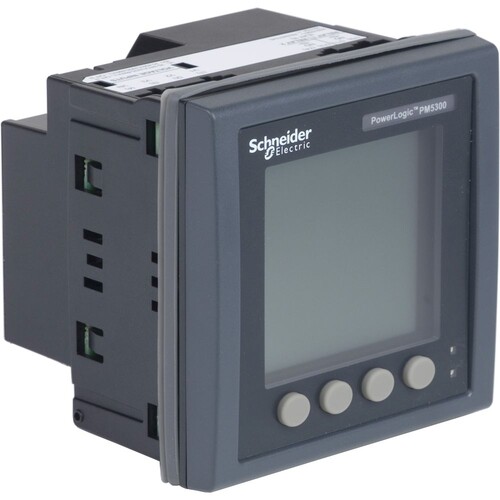

METSEPM5330 Schneider E. PM5330 UNIV.MESSG. MODB 2E 2TA+2RA

METSEPM5330 Schneider E. PM5330 UNIV.MESSG. MODB 2E 2TA+2RA

Artikelnummer: 28045808

Katalog Art.Nr.: 4783198

VPE: 1 Stk

EAN: 3606480614026
43606480614024
23606480614020

Herkunftsland: IN

Zolltarifnr.: 9028309000

weitere Infos weitere Infos ausblenden

Schneider Elec.

Hersteller Art. Nr.: METSEPM5330

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Das PowerLogic PM5330 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 64 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 31. Oberschwingung. Mit 4 Quadranten Energiemessung. 256 KiloByte Speicher für zwei feste Parameter, Wirk- und Blindenergie, enthalten. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 415 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 Unterstützung. Das Messgerät verfügt außerdem über 2 konfigurierbare digitale Eingänge oder digitale Ausgänge und zwei Relaisausgänge. Es gibt 35 konfigurierbare Alarme und es werden vier Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 72 Millimeter, Höhe 96 Millimeter und Produktgewicht 430 g.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das PowerLogic PM5330 von Schneider Electric ist ein hochentwickeltes Universalmessgerät für die Energieüberwachung und Netzqualitätsanalyse. Mit einem kompakten Design von 96 mm x 96 mm und einem hintergrundbeleuchteten LCD-Display bietet es eine hohe Messgenauigkeit von Klasse 0,5S gemäß IEC 62053-22. Das Gerät unterstützt eine Vielzahl von Messungen, einschließlich Spannung, Strom, Frequenz und Leistungsfaktor, und kann bis zu 31. Oberschwingungen analysieren. Es akzeptiert Nennhilfsspannungen von 100 bis 415 V AC und 125 bis 250 V DC und ist für den Betrieb in 50 Hz oder 60 Hz-Netzen geeignet. Mit einer Speicherkapazität von 256 kB und einer RS485-Schnittstelle ist es ideal für die Integration in moderne Automatisierungssysteme. Zudem bietet das PM5330 zwei digitale Eingänge und zwei Relaisausgänge sowie 35 konfigurierbare Alarme, was es zu einer flexiblen Lösung für die Energieüberwachung macht.

Produktinfos

Baureihe:	PowerLogic
Produktname:	PowerLogic PM5000
Kurzbezeichnung:	PM5330
Produkttyp:	Netzanalysator
Netzqualitäts-Analyse:	Bis zur 31. Überschwingung
Geräteanwendung:	Energieüberwachung, mehrere Tarife
Messungstyp:	Spannung, Strom, Frequenz, Leistungsfaktor, Energie, Wirk- und Blindleistung
Nennhilfsspannung [UH,nom]:	100...415 V AC, 125...250 V DC
Netzwerkfrequenz:	50 Hz, 60 Hz
Nennstrom [In]:	1 A, 5 A
Beschreibung der Pole:	1P + N, 3P, 3P + N
Displaytyp:	Hintergrundbeleuchtetes LCD
Displayauflösung:	128 x 128
Abtastrate:	64 Abtastungen/Zyklus
Messstrom:	10...9000 mA
Messspannung:	35 - 690 V AC, 20 - 400 V AC
Frequenzmessbereich:	45...65 Hz
Anzahl von Eingängen:	2 digital
Messgenauigkeit:	+/- 0,5 % Wirkenergie, +/- 2 % Blindenergie, +/- 0,5 % Wirkleistung, +/- 0,5 % Scheinleistung, +/- 0,05 % Frequenz, +/- 0,005 % Leistungsfaktor, +/- 0,5 % Strom, +/- 0,5 % Spannung
Genauigkeitsklasse:	Klasse 0,5S
Anzahl von Ausgängen:	2 digital, 2 Relais
Angezeigte Information:	Tarif 4
Schnittstellen:	RS485
Speicherkapazität:	256 kB
Montagevariante:	Schrank- und Schalttafeleinbau
Normen:	IEC 60529, IEC 61557-12, IEC 62053-22, EN 50470-1, EN 50470-3, UL 61010-1, IEC 62053-24
Produktzertifizierungen:	CE, CULus
Breite:	96 mm
Tiefe:	72 mm
Höhe:	96 mm
Produktgewicht:	430 g
Schutzart (IP):	IP52 (Front), IP30 (Gehäuse)
Relative Feuchtigkeit:	5...95 % bei 50 °C
Verschmutzungsgrad:	2
Umgebungstemperatur bei Betrieb:	-25...70 °C
Umgebungstemperatur bei Lagerung:	-40...85 °C
Aufstellungshöhe:	2000 m

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Strommessgerät:	Ja
Blindleistungsmesser:	Ja
Mit Drehzahlmesser:	Nein
Frequenzmesser:	Ja
Impulszähler:	Nein
Voltmeter:	Ja
Wirkleistungsmessgerät:	Ja
Weitere Details
Montageart:	Frontmontage
Breite:	112\|690
Ausführung:	Messwandler
Höhe:	101.2
Tiefe:	89
Messwertspeicher:	Ja
Display:	LCD
Maximalstrom (Imax):	20\|10000000
Oberschwingungsmessung:	Ja
Leistungsfaktor:	Ja
Scheinleistung:	Ja
Phasenwinkel (cos phi):	Ja
Anzahl der digitalen Eingänge:	2
Anzahl der digitalen Ausgänge:	4
Anzahl der analogen Eingänge:	0\|400
Anzahl der analogen Ausgänge:	0
Spannungsart der Versorgungsspannung:	AC/DC
Unterstützt Protokoll für PROFIBUS:	Nein
Unterstützt Protokoll für MODBUS:	Ja
Unterstützt Protokoll für sonstige Bussysteme:	Ja
Schutzart (IP), frontseitig:	sonstige
Ethernet-Anschlüsse:	0
Mit Kommunikationsschnittstelle RS-485:	Ja
Anschließbarer Leiterquerschnitt eindrähtig:	0.82\|3.31
Unterstützt Protokoll für PROFINET IO:	Nein
Versorgungsspannung AC 50 Hz:	100\|415
Versorgungsspannung AC 60 Hz:	100\|415
Versorgungsspannung DC:	125\|250
Geeignet für RJ-Stecker:	Nein
Geeicht:	Nein
Impulsausgang:	optisch
Polart:	Dreileiter/Vierleiter
Messungsart Lastgang:	Ja
Nennstrom (In):	5
Frequenzmessbereich:	47\|63
Displayauflösung (horizontal):	128\|690
Displayauflösung (vertikal):	128
Genauigkeitsklasse Wirkleistung nach IEC 62053-22:	0.5S
Genauigkeitsklasse Blindleistung nach IEC 62053-23:	sonstige
Abtastfrequenz:	6400
Anzahl der Spannungsmesseingänge:	4
Anzahl der Strommesseingänge:	6
Unterstützt Protokoll für IEC 61850 Ethernet:	Nein
Unterstützt Protokoll für OPC UA PubSub:	Nein
Mit Auditprotokollierung (Audit log):	Nein
Mit Firmware-Signatur:	Nein
Mit Protokollierung von Sicherheitsereignissen (Security event log):	Ja
Mit rollenbasierter Zugriffskontrolle (RBAC):	Nein
Web-Server mit HTTPS-Übertragungsprotokoll:	Nein
Mit Kommunikationsschnittstelle KNX:	Nein
Mit Kommunikationsinterface M-Bus:	0\|65
Fernanzeige:	Nein
