A9A15212 Schneider E. KLINGELTRANSFORMATOR 16VA 8-12V

21223847
4109773
1 Stk
3606480097843
13606480097840
DE
8504318090

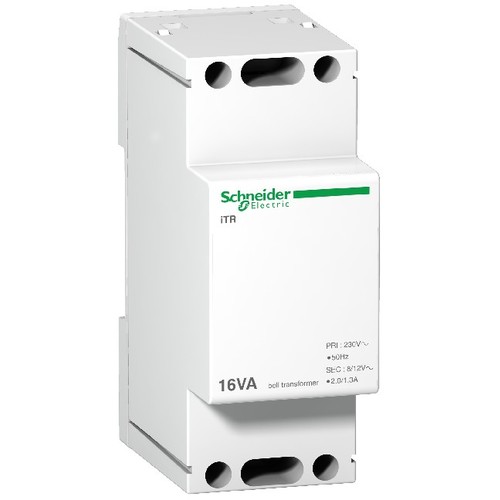

Klingeltransformator Acti 9 iTR. Ausgang 8-12V AC aus 230V Niederspannungsnetz, Leistung 16VA. Mit Klingel- und Sicherheitstransformatoren können Kleinspannungen aus einem Niederspannungsnetz entnommen werden. Kurzschlussfest. Schutzklasse II mit Klemmenabdeckung (optional). Der Klingeltransformator iTR erfüllt folgende Normen- EN 61558-2-6 und EN 60742.
Anmerkungen zur LIMMERT-KI

Der Klingeltransformator Acti 9 iTR von Schneider Electric ist ein zuverlässiges Gerät zur Umwandlung von 230 V AC in eine Ausgangsspannung von 8-12 V mit einer Nennleistung von 16 VA. Er ist für den Einsatz in Niederspannungsnetzen konzipiert und ermöglicht den sicheren Betrieb von Klingel- und Sicherheitssystemen. Mit einem kompakten Design (89 mm hoch, 36 mm breit, 60 mm tief) und einer Montagehalterung für die DIN-Schiene ist er einfach zu installieren. Der Transformator bietet einen eingebauten Kurzschlussschutz und erfüllt die Normen IEC 61558-2-6 und EN 60742. Er ist für Temperaturen von -20 bis 55 °C geeignet und bietet Schutzart IP20, was ihn ideal für den Einsatz in geschützten Umgebungen macht.

Produktinfos

Betriebsbemessungsspannung: 230 V AC 50/60 Hz
Ausgangsspannung: 8-12 V +/- 15 % bei Last, 13-18 V ohne Last
Nennleistung: 16 VA
Montagemodus: Fixiert
Montagehalterung: 35 mm symmetrische DIN-Schiene
Höhe: 89 mm
Breite: 36 mm
Tiefe: 60 mm
Farbe: Weiß
Hilfsanschlussklemme: Tunnelklemmenfest 2,5 mm², Tunnelklemmenflexibel 2,5 mm², Tunnelklemmenflexibel mit Aderendhülse 2,5 mm²
Drahtabisolierungslänge: 6 mm
Anzugsdrehmoment: 0,5 Nm
Normen: IEC 61558-2-6, EN 61558-2-6, EN 60742
Schutzart (IP): IP20
Überspannungskategorie: Klasse II
Umgebungstemperatur bei Betrieb: -20…55 °C
Umgebungstemperatur bei Lagerung: -25…80 °C
Geeignet für Reiheneinbau: Ja
Kurzschlusssicher: Ja
Temperaturschutz: Ja
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Art des Trafos: Standardklingeltrafo
    Primärspannung: 230 V
    Sekundärspannung 1: 8 V
    Sekundärspannung 2: 12 V
    Sekundärspannung 3: 1 V
    Sekundärstromstärke 1: 2 A
    Sekundärstromstärke 2: 1.3 A
    Sekundärstromstärke 3: 36 A
    Geeignet für Reiheneinbau: Ja
    Breite in Teilungseinheiten: 2
    Kurzschlusssicher: Ja
    Temperaturschutz: Ja
    Weitere Details
    Max. Ausgangsleistung: 16 W
    Max. Ausgangsstrom: Standardklingeltrafo A
    Max. Verlustleistung: 2 W
    Länge: 60 mm
    Breite: 36 mm
    Höhe: 89 mm
    Mit Ein-/Ausschalter: Nein
    Aufputzmontage: Nein
    Unterputzmontage: Nein
