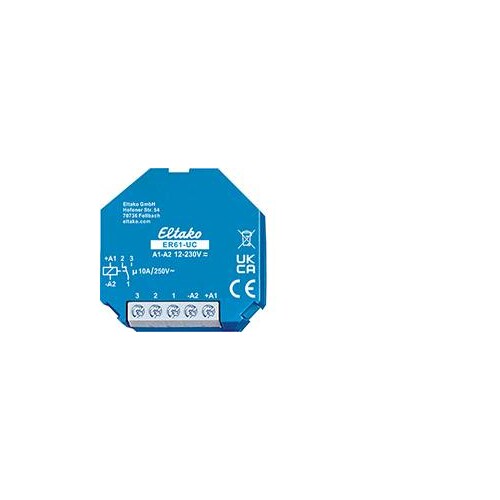

61001601 Eltako ER61-UC Schaltrelais 10A 250V AC 1Wechsler potentialfrei 8-230VUC

02267974
4813128
10 Stk
4010312205358
CN
85364900
61001601
beantwortete(n) Fragen weitere Varianten
1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Sehr geringes Schaltgeräusch. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Anmerkungen zur LIMMERT-KI

Das Eltako ER61-UC Schaltrelais ist eine hochmoderne Lösung für die zuverlässige Steuerung elektrischer Lasten. Mit einem potenzialfreien Wechsler und einem maximalen Schaltstrom von 10 A bei 250 V AC ist es ideal für den Einsatz mit LED-Lampen bis 200 W und Glühlampen bis 2000 W. Die kompakte Bauweise mit Abmessungen von 45 mm x 45 mm x 18 mm ermöglicht eine einfache Einbaumontage. Dank der modernen Hybrid-Technik bietet das Relais eine verschleißfreie elektronische Ansteuerung ohne Stand-by-Verlust. Die Universal-Steuerspannung von 8 bis 230 V UC sorgt für Flexibilität in verschiedenen Anwendungen. Das sehr geringe Schaltgeräusch und die bistabile Technologie gewährleisten eine effiziente und geräuscharme Funktion. Dieses Relais ist nicht für die Rückmeldung mit Dimmschaltern geeignet, was bei der Auswahl zu beachten ist.

Produktinfos

Anzahl der Kontakte: 1 Wechsler
Bemessungsstrom: 10 A
Bemessungsversorgungsspannung: 250 V AC
Maximale Leistung LED-Lampen: 200 W
Maximale Leistung Glühlampen: 2000 W
Steuerspannung: 8..230 V UC
Länge: 45 mm
Breite: 45 mm
Tiefe: 18 mm
Montageart: Einbaumontage
Schaltgeräusch: sehr gering
Stand-by-Verlust: kein
Spannungsart der Steuerspannung: AC/DC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 0
Funktion: teilelektronisch
Montageart: Unterputz
Steuerspannung 1: 8|230 V
Steuerspannungsart 1: AC/DC
Bemessungsstrom: 10 A
Versorgungsspannung: 250|250 V
Spannungsart der Versorgungsspannung: AC
Weitere Details
Einbautiefe: 18 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2000 W
Max. Leuchtstofflampenlast: 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 4 A
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0|
