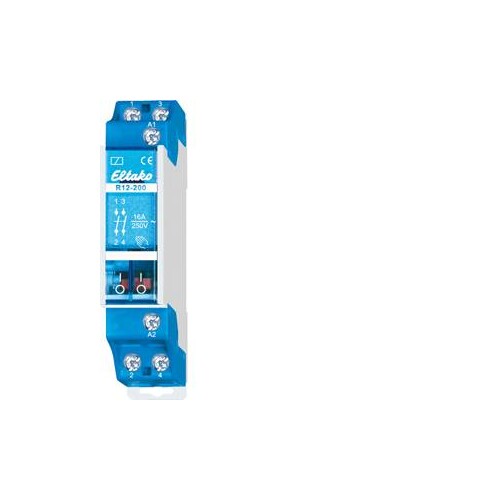

22200054 Eltako R12 200 12V DC

22696541
1393775
1 Stk
4010312201039
DE
85364900
22200054
beantwortete(n) Fragen weitere Varianten
2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 2 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Anmerkungen zur LIMMERT-KI

Das Eltako R12 200 12V DC ist ein zuverlässiges elektromechanisches Schaltrelais, das speziell für die Montage auf DIN-Schienen konzipiert wurde. Mit einer Nennspannung von 12 V DC und einem Nennstrom von 16 A bietet es eine hohe Schaltleistung bei kompakten Abmessungen von nur 18 mm Breite und 55 mm Tiefe. Das Gerät ist für eine Einschaltdauer von 100% ausgelegt und benötigt lediglich 1,9 W Steuerleistung. Es verfügt über zwei Schließerkontakte mit einem Kontaktabstand von 3 mm und erfüllt hohe Prüfspannungsanforderungen von 2000 V zwischen den Kontakten und 4000 V zwischen Steueranschlüssen und Kontakt. Die Kompatibilität mit elektronischen Schaltrelais der Serie ER12 bietet zusätzliche Flexibilität in der Anwendung.

Produktinfos

Funktion: 2-polig
Nennstrom: 16 A
Nennspannung: 12 V DC
Montageart: DIN-Schiene
Breite in Teilungseinheiten: 1 TE (18 mm)
Tiefe: 55 mm
Einschaltdauer: 100%
Steuerleistungsbedarf: 1,9 W
Kontaktabstand: 3 mm
Prüfspannung Kontakt/Kontakt: 2000 V
Prüfspannung Steueranschlüsse/Kontakt: 4000 V
Kompatibilität: ER12DX-UC, ER12-200-UC, ER12-110-UC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: sonstige
Montageart: DIN-Schiene
Steuerspannung 1: 12|12 V
Steuerspannungsart 1: DC
Bemessungsstrom: 16 A
Spannungsart der Versorgungsspannung: DC
Weitere Details
Einbautiefe: 55 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2300 W
Max. Leuchtstofflampenlast: 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 10 A
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Wechsler: 0
