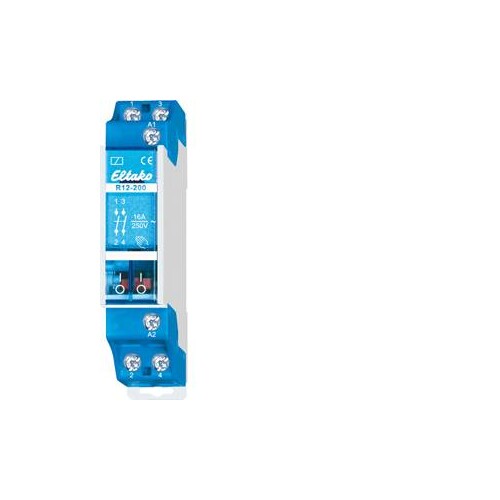

22200030 Eltako R12-200-230V Elektrome. Schaltrelais

20903898
1393778
1 Stk
4010312200520
DE
85364900
22200030
beantwortete(n) Fragen weitere Varianten
2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und ­Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 2 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Anmerkungen zur LIMMERT-KI

Das Eltako R12-200-230V Elektromechanische Schaltrelais ist ein zuverlässiges 2-poliges Gerät mit einer Nennlast von 16 A bei 230 V AC. Es ist für die Montage auf DIN-Schienen gemäß DIN-EN 60715 TH35 konzipiert und bietet eine Einschaltdauer von 100%. Mit einer Breite von nur 18 mm und einer Tiefe von 55 mm ist es äußerst kompakt. Das Relais benötigt eine Steuerleistung von lediglich 1,9 W und verfügt über einen Kontaktabstand von 3 mm. Die hohen Prüfspannungen von 2000 V zwischen den Kontakten und 4000 V zwischen Steueranschlüssen und Kontakt gewährleisten eine hohe Sicherheit. Es ist kompatibel mit verschiedenen elektronischen Schaltrelais und deckt einen breiten Spannungsbereich von 12-230 V AC/DC ab, was es ideal für vielseitige Anwendungen in der Automatisierungstechnik macht.

Produktinfos

Anzahl der Pole: 2
Nennstrom: 16 A
Nennspannung: 230 V AC
Bauform: Reiheneinbaugerät
Montageart: DIN-Schiene
Breite: 18 mm
Tiefe: 55 mm
Einschaltdauer: 100%
Steuerleistungsbedarf: 1,9 W
Kontaktabstand: 3 mm
Prüfspannung Kontakt/Kontakt: 2000 V
Prüfspannung Steueranschlüsse/Kontakt: 4000 V
Kompatibilität: ER12DX-UC, ER12-200-UC, ER12-110-UC
Universal-Steuerspannung: 12-230 V AC/DC 50-60 Hz
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: sonstige
Montageart: DIN-Schiene
Steuerspannung 1: 230|230 V
Steuerspannungsart 1: AC
Bemessungsstrom: 16 A
Spannungsart der Versorgungsspannung: AC
Weitere Details
Einbautiefe: 55 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2300 W
Max. Leuchtstofflampenlast: 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 10 A
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Wechsler: 0
