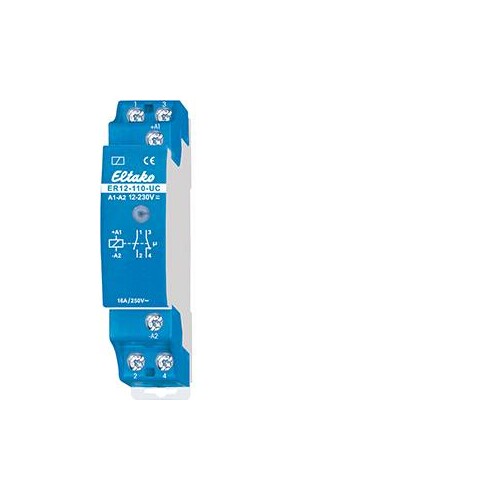

22110002 ELTAKO ER12-110-UC SCHALTRELAIS 16A 250V AC 1S/1Ö 1TE

02267960
4819535
10 Stk
4010312205440
CN
85364900
22110002
beantwortete(n) Fragen weitere Varianten
1 Schließer + 1 Öffner potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-110-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Anmerkungen zur LIMMERT-KI

Das Eltako ER12-110-UC Schaltrelais ist ein hochmodernes Reiheneinbaugerät, das sowohl einen Schließer als auch einen Öffner bietet. Mit einer maximalen Schaltleistung von 16 A bei 250 V AC ist es ideal für den Einsatz in verschiedenen Anwendungen, einschließlich der Steuerung von LED-Lampen bis 200 W und Glühlampen bis 2000 W. Das Relais ist für die Montage auf DIN-Schienen nach EN 60715 TH35 konzipiert und hat eine Breite von nur 18 mm und eine Tiefe von 58 mm. Dank der bistabilen Relais-Technologie gibt es keinen Stand-by-Verlust, was es zu einer energieeffizienten Lösung macht. Die Ansteuerung erfolgt über eine universelle Steuerspannung von 8 bis 230 V UC, und die integrierte Leuchtdiode bietet eine klare Ansteuerungsanzeige. Mit sehr geringem Schaltgeräusch ist dieses Relais ideal für Anwendungen, bei denen Geräuschreduzierung wichtig ist.

Produktinfos

Funktion: 1 Schließer + 1 Öffner
Bemessungsstrom: 16 A
Versorgungsspannung: 250 V AC
Steuerspannung: 8..230 V UC
Montageart: DIN-Schiene (DIN-EN 60715 TH35)
Breite: 18 mm
Tiefe: 58 mm
Schaltgeräusch: sehr gering
Stand-by-Verlust: kein
Ansteuerungsanzeige: Leuchtdiode
Spannungsart der Versorgungsspannung: AC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: teilelektronisch
Montageart: DIN-Schiene
Steuerspannung 1: 8|230 V
Steuerspannungsart 1: AC/DC
Bemessungsstrom: 16 A
Versorgungsspannung: 250|250 V
Spannungsart der Versorgungsspannung: AC
Weitere Details
Einbautiefe: 58 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2000 W
Max. Leuchtstofflampenlast: 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 4 A
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
