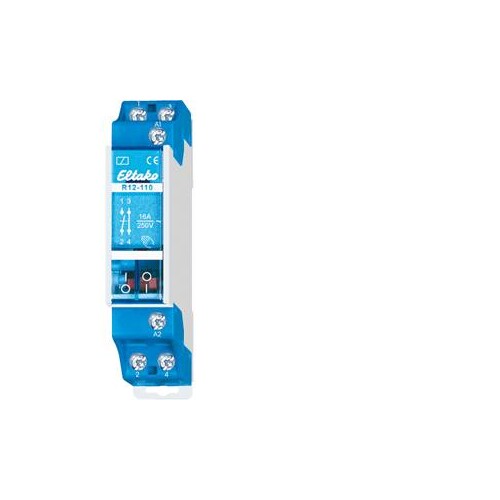

2211 0020 ELTAKO R12-110-24V INSTALL.- RELAIS 24V AC 100%ED 1S+1Ö 16A

02025445
1393763
1 Stk
4010312200476
DE
85364900
22110020
beantwortete(n) Fragen weitere Varianten
2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer und 1 Öffner. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Anmerkungen zur LIMMERT-KI

Das ELTAKO R12-110-24V Installationsrelais ist ein hochgradig zuverlässiges elektromechanisches Schaltrelais, das für die Montage auf DIN-Schienen konzipiert ist. Mit einer Breite von nur 18 mm und einer Tiefe von 55 mm benötigt es nur eine Teilungseinheit, was es ideal für kompakte Installationen macht. Es bietet eine Einschaltdauer von 100% und einen Steuerleistungsbedarf von 1,9 W. Das Relais verfügt über einen Schließer und einen Öffner mit einem Kontaktabstand von 3 mm, sowie hohe Prüfspannungen von 2000 V zwischen den Kontakten und 4000 V zwischen Steueranschlüssen und Kontakt. Es ist für einen Bemessungsstrom von 16 A ausgelegt und unterstützt eine Versorgungsspannung von 24 V AC, was es vielseitig einsetzbar macht. Dieses Relais ist ideal für Anwendungen in der Automatisierungstechnik und in Steuerungssystemen.

Produktinfos

Bauart: Reiheneinbaugerät
Montageart: DIN-Schiene
Breite: 18 mm
Tiefe: 55 mm
Einschaltdauer: 100%
Steuerleistungsbedarf: 1,9 W
Anzahl der Kontakte: 1 Schließer + 1 Öffner
Kontaktabstand: 3 mm
Prüfspannung Kontakt/Kontakt: 2000 V
Prüfspannung Steueranschlüsse/Kontakt: 4000 V
Bemessungsstrom: 16 A
Versorgungsspannung: 24 V AC
Universal-Steuerspannung: 12-230 V AC/DC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: sonstige
Montageart: DIN-Schiene
Steuerspannung 1: 24|24 V
Steuerspannungsart 1: AC
Bemessungsstrom: 16 A
Spannungsart der Versorgungsspannung: AC
Weitere Details
Einbautiefe: 55 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2300 W
Max. Leuchtstofflampenlast: 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 10 A
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
