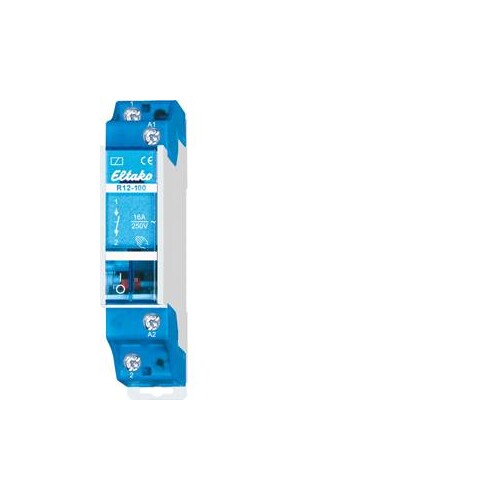

22100055 Eltako R12-100-24VDC Schaltrelais 1S 16A 1TE 100% ED

20007148
1393756
1 Stk
4010312201008
DE
85364900
22100055
beantwortete(n) Fragen weitere Varianten
1-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Anmerkungen zur LIMMERT-KI

Das Eltako R12-100-24VDC Schaltrelais ist ein kompaktes und zuverlässiges elektromechanisches Relais, das für die Montage auf DIN-Schienen gemäß DIN-EN 60715 TH35 konzipiert wurde. Mit einer Breite von nur 18 mm und einer Tiefe von 55 mm bietet es eine Einschaltdauer von 100% und benötigt eine Steuerleistung von lediglich 1,9 W. Das Relais verfügt über einen Schließerkontakt mit einem Bemessungsstrom von 16 A und einer Prüfspannung von 2000 V zwischen den Kontakten. Die Steueranschlüsse sind mit einer Prüfspannung von 4000 V geschützt. Es ist ideal für Anwendungen, die eine zuverlässige Schaltung bei 24 V DC erfordern und eignet sich für eine Vielzahl von industriellen Steuerungsanwendungen. Die Universal-Steuerspannung deckt einen Bereich von 12-230 V AC und DC ab, was zusätzliche Flexibilität bei der Verwendung bietet.

Produktinfos

Montageart: DIN-Schiene
Breite: 18 mm
Tiefe: 55 mm
Einschaltdauer: 100%
Steuerleistungsbedarf: 1,9 W
Anzahl der Kontakte: 1 Schließer
Kontaktabstand: 3 mm
Prüfspannung Kontakt/Kontakt: 2000 V
Prüfspannung Steueranschlüsse/Kontakt: 4000 V
Versorgungsspannung: 24 V
Spannungsart der Versorgungsspannung: DC
Bemessungsstrom: 16 A
Universal-Steuerspannung: 12-230 V AC / 12-230 V DC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: sonstige
Montageart: DIN-Schiene
Steuerspannung 1: 24|24 V
Steuerspannungsart 1: DC
Bemessungsstrom: 16 A
Versorgungsspannung: 230|230 V
Spannungsart der Versorgungsspannung: AC
Weitere Details
Einbautiefe: 55 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2300 W
Max. Leuchtstofflampenlast: 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 10 A
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
