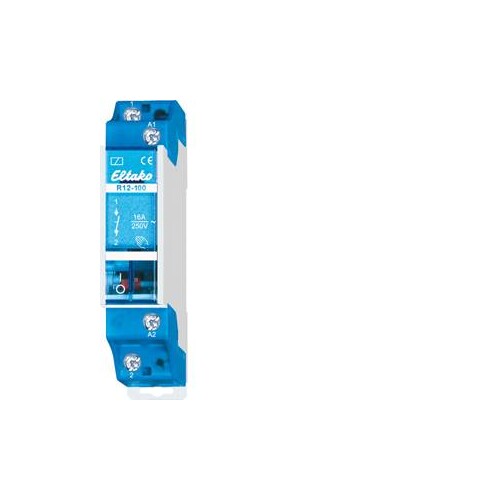

22100020 Eltako R12-100-24V Elektrome. Schaltrelais

20903870
1393753
1 Stk
4010312200438
DE
85364900
22100020
beantwortete(n) Fragen weitere Varianten
1-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Anmerkungen zur LIMMERT-KI

Das Eltako R12-100-24V Elektromechanische Schaltrelais ist ein kompaktes und zuverlässiges Gerät für die Montage auf DIN-Schienen. Mit einer Breite von nur 18 mm und einer Tiefe von 55 mm ist es ideal für Anwendungen, bei denen der Platz begrenzt ist. Das Relais bietet eine Einschaltdauer von 100% und eine Steuerleistung von nur 1,9 W. Es verfügt über einen Schließerkontakt mit einem Kontaktabstand von 3 mm und ist für eine Prüfspannung von bis zu 2000 V ausgelegt. Die Universal-Steuerspannung deckt einen Bereich von 12-230 V AC 50-60 Hz sowie 12-230 V DC ab, was es vielseitig einsetzbar macht. Dieses Relais eignet sich hervorragend für industrielle Steuerungsanwendungen und bietet hohe Zuverlässigkeit und Sicherheit.

Produktinfos

Montageart: DIN-Schiene
Breite in Teilungseinheiten: 1 TE (18 mm)
Tiefe: 55 mm
Einschaltdauer: 100%
Steuerleistungsbedarf: 1,9 W
Kontakte: 1 Schließer
Kontaktabstand: 3 mm
Prüfspannung Kontakt/Kontakt: 2000 V
Prüfspannung Steueranschlüsse/Kontakt: 4000 V
Versorgungsspannung: 24 V
Steuerspannungsart: AC
Bemessungsstrom: 16 A
Universal-Steuerspannung: 12-230 V AC 50-60 Hz / 12-230 V DC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: sonstige
Montageart: DIN-Schiene
Steuerspannung 1: 24|24 V
Steuerspannungsart 1: AC
Bemessungsstrom: 16 A
Versorgungsspannung: 230|230 V
Spannungsart der Versorgungsspannung: AC
Weitere Details
Einbautiefe: 55 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2300 W
Max. Leuchtstofflampenlast: 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 10 A
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
