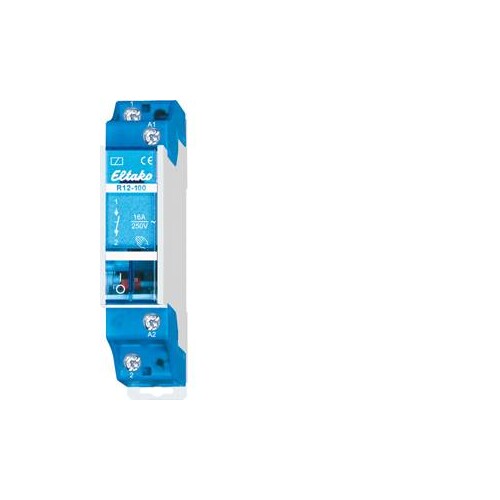

22100011 ELTAKO R12-100-12V Installationsrelais

20079990
1393752
1 Stk
4010312200421
DE
85364900
22100011
beantwortete(n) Fragen weitere Varianten
1-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Anmerkungen zur LIMMERT-KI

Das ELTAKO R12-100-12V Installationsrelais ist ein kompaktes elektromechanisches Schaltrelais, das für die Montage auf DIN-Schienen geeignet ist. Mit einer Breite von nur 18 mm und einer Tiefe von 55 mm bietet es eine hohe Funktionalität auf kleinem Raum. Das Relais hat eine Einschaltdauer von 100% und benötigt eine Steuerleistung von lediglich 1,9 W. Es verfügt über einen Schließerkontakt und einen Kontaktabstand von 3 mm, was es ideal für verschiedene Anwendungen macht. Die Prüfspannung zwischen den Kontakten beträgt 2000 V, während die Prüfspannung zwischen Steueranschlüssen und Kontakt 4000 V beträgt. Das R12-100-12V unterstützt eine Universal-Steuerspannung von 12 bis 230 V AC/DC, was es äußerst vielseitig und kompatibel mit anderen Geräten macht.

Produktinfos

Montageart: DIN-Schiene
Breite: 18 mm
Tiefe: 55 mm
Einschaltdauer: 100%
Steuerleistungsbedarf: 1,9 W
Anzahl der Kontakte: 1 Schließer
Kontaktabstand: 3 mm
Prüfspannung Kontakt/Kontakt: 2000 V
Prüfspannung Steueranschlüsse/Kontakt: 4000 V
Universal-Steuerspannung: 12-230 V AC/DC
Bemessungsstrom: 16 A
Versorgungsspannung: 12 V AC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: sonstige
Montageart: DIN-Schiene
Steuerspannung 1: 12|12 V
Steuerspannungsart 1: AC
Bemessungsstrom: 16 A
Versorgungsspannung: 230|230 V
Spannungsart der Versorgungsspannung: AC
Weitere Details
Einbautiefe: 55 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Max. Glühlampenlast: 2300 W
Max. Leuchtstofflampenlast: 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi = 0,6): 10 A
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
