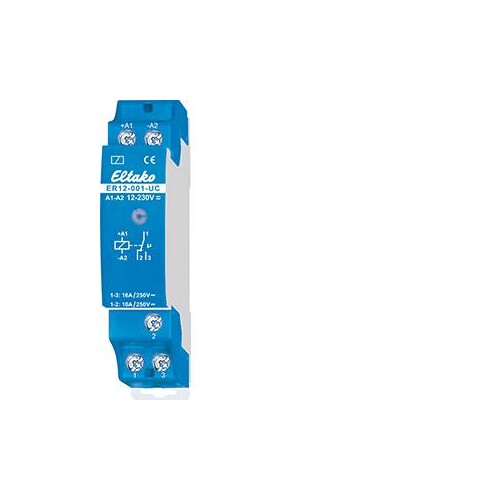

22001601 ELTAKO ER12-001-UC SCHALT-UND STEUERRELAIS 16A 250V AC 1WECHSLER 1TE

22001601 ELTAKO ER12-001-UC SCHALT-UND STEUERRELAIS 16A 250V AC 1WECHSLER 1TE

Artikelnummer: 02267946

Katalog Art.Nr.: 4813126

VPE: 10 Stk

EAN: 4010312205365

Herkunftsland: CN

Zolltarifnr.: 85364900

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 22001601

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

1 Wechsler potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 =+, A2 =-). Sichere Trennung nach VDE 0106, Teil 101, daher auch als Koppelrelais einsetzbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das ELTAKO ER12-001-UC Schalt- und Steuerrelais ist ein hochleistungsfähiges Relais mit einer Nennschaltleistung von 16 A bei 250 V AC und eignet sich ideal für den Einsatz in verschiedenen elektrischen Anwendungen. Es bietet eine Steuerspannung von 12 bis 230 V und ist für den Einsatz mit Glühlampen bis zu 2000 W sowie mit Halogenlampen bis zu 200 W ausgelegt. Mit einem kompakten Design von nur 18 mm Breite und 58 mm Tiefe ist es für die Montage auf einer DIN-Schiene konzipiert. Die moderne Hybrid-Technik kombiniert die Vorteile einer verschleißfreien elektronischen Ansteuerung mit der hohen Leistung eines Spezialrelais. Die sichere Trennung nach VDE 0106, Teil 101, ermöglicht auch den Einsatz als Koppelrelais. Dieses Relais ist besonders energieeffizient, da es keinen Stand-by-Verlust aufweist und eine geringe Verlustleistung im eingeschalteten Zustand garantiert.
