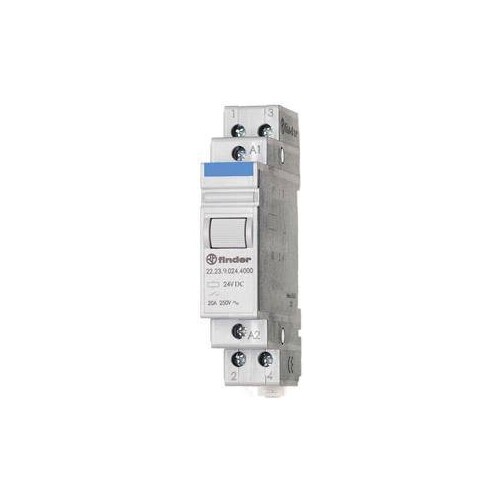

22.23.9.012.4000 Finder Install. Relais 12VDC 20A,1S,1Ö

20672400
4893326
1 Stk
8012823268132
8012823124797
FR
85364900
22.23.9.012.4000
beantwortete(n) Fragen weitere Varianten
Installationsrelais für 35 mm-Schiene, 1 Schließer und 1 Öffner für 20 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1 5000 VA, AC15 1000 VA, Glüh- und Halogenlampen 1000 W, Leuchtstofflampen mit EVG 400 W, Leuchtstofflampen mit KVG 360 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Spulendaten 12 V DC, 1,25 W, 115 Ohm, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20
Anmerkungen zur LIMMERT-KI

Das Finder Installationsrelais 22.23.9.012.4000 ist ein vielseitiges Relais, das für Anwendungen mit einer Nennspannung von 12 V DC und einem Nennstrom von 20 A ausgelegt ist. Mit einer Breite von nur 17,5 mm ist es ideal für die Montage auf einer DIN-Schiene. Das Relais bietet eine hohe Schaltleistung von bis zu 5000 VA für AC1 und 1000 VA für AC15 bei 230 V, sowie eine Vielzahl von Anwendungsoptionen für Glühlampen, Leuchtstofflampen und LED. Das Kontaktmaterial aus AgSnO2 sorgt für eine zuverlässige Leistung, während die Schutzart IP20 den Einsatz in geschützten Umgebungen ermöglicht. Mit einer Spulenspannung von 12 V DC und einer Leistungsaufnahme von nur 1,25 W ist dieses Relais sowohl effizient als auch leistungsstark. Ideal für den Einsatz in automatisierten Steuerungssystemen und anderen elektrischen Anwendungen.

Produktinfos

Material der Kontakte: AgSnO2
Spannungsversorgung: 12 V DC
Nennstrom: 20 A
Anzahl der Schließer: 1
Anzahl der Öffner: 1
Breite: 17,5 mm
Schutzart: IP20
Leistung AC1 bei 230 V: 5000 VA
Leistung AC15 bei 230 V: 1000 VA
Leistung für Glühlampen bei 230 V: 1000 W
Leistung für Leuchtstofflampen mit EVG: 400 W
Leistung für Leuchtstofflampen mit KVG: 360 W
Leistung für Energiesparlampen: 200 W
Leistung für LED bei 230 V: 200 W
Leistung für NV-Halogenlampen mit EVG: 200 W
Leistung für NV-Halogenlampen mit KVG: 400 W
Spulendaten: 12 V DC, 1,25 W, 115 Ohm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: mechanisch
Montageart: DIN-Schiene
Steuerspannung 1: 12|12 V
Steuerspannungsart 1: DC
Bemessungsstrom: 20 A
Versorgungsspannung: 12|12 V
Spannungsart der Versorgungsspannung: DC
Weitere Details
Einbautiefe: 58.4 mm
Max. Glühlampenlast: 1000 W
Max. Leuchtstofflampenlast: 400 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 400 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 360 VA
Max. Schaltstrom (cos phi = 0,6): 12 A
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
