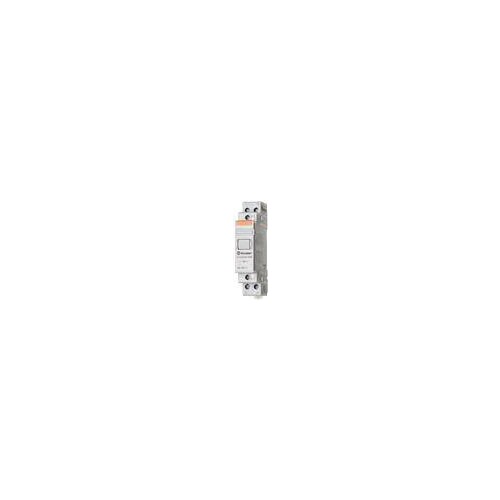

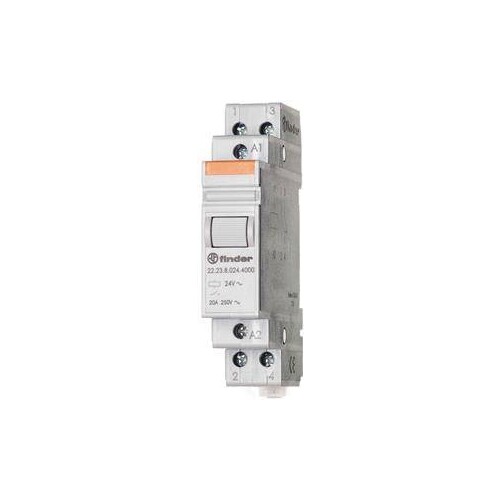

22.23.8.024.4000 FINDER INSTAL. RELAIS A24VAC 100%ED 1S/1Ö 20A

02050988
8476163
1 Stk
8012823268002
8012823124537
FR
85364900
22.23.8.024.4000
beantwortete(n) Fragen weitere Varianten
Installationsrelais für 35 mm-Schiene, 1 Schließer und 1 Öffner für 20 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1 5000 VA, AC15 1000 VA, Glüh- und Halogenlampen 1000 W, Leuchtstofflampen mit EVG 400 W, Leuchtstofflampen mit KVG 360 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Spulendaten 24 V AC, 3 VA, 41 Ohm, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20
Anmerkungen zur LIMMERT-KI

Das FINDER Installationsrelais 22.23.8.024.4000 ist ein zuverlässiges Relais für den Einsatz in verschiedenen elektrischen Anwendungen. Mit einem Nennstrom von 20 A und einer Nennspannung von 24 V AC bietet es eine hohe Schaltleistung von bis zu 5000 VA bei resistiven Lasten. Das Relais ist mit Kontaktmaterial aus AgSnO2 ausgestattet, was es besonders geeignet für den Betrieb mit Glühlampen und Leuchtstofflampen macht. Es erfüllt die Anforderungen für den Einsatz in industriellen Anwendungen und ist für die Montage auf einer DIN-Schiene konzipiert. Mit einer Breite von nur 17,5 mm ist es kompakt und platzsparend. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen.

Produktinfos

Material der Kontakte: AgSnO2
Breite: 17,5 mm
Nennstrom: 20 A
Nennspannung AC: 24 V
Schaltleistung AC1 (bei 230 V): 5000 VA
Schaltleistung AC15 (bei 230 V): 1000 VA
Schaltleistung für Glühlampen (bei 230 V): 1000 W
Schaltleistung für Leuchtstofflampen mit EVG (bei 230 V): 400 W
Schaltleistung für Leuchtstofflampen mit KVG (bei 230 V): 360 W
Schaltleistung für Energiesparlampen (bei 230 V): 200 W
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Breite in Teilungseinheiten: 1
    Funktion: mechanisch
    Montageart: DIN-Schiene
    Steuerspannung 1: 24|24 V
    Steuerspannungsart 1: AC
    Bemessungsstrom: 20| A
    Versorgungsspannung: 24|24 V
    Spannungsart der Versorgungsspannung: EV000460|
    Weitere Details
    Einbautiefe: 58.4 mm
    Frequenz der Steuerspannung 1: 50|60 Hz
    Max. Glühlampenlast: 1000 W
    Max. Leuchtstofflampenlast: 400 VA
    Max. Leuchtstofflampenlast (Duo-Schaltung): 400 VA
    Max. Leuchtstofflampenlast (parallel kompensiert): 360 VA
    Max. Schaltstrom (cos phi = 0,6): 12| A
    Anzahl der Kontakte als Öffner: 1
    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Wechsler: 0
