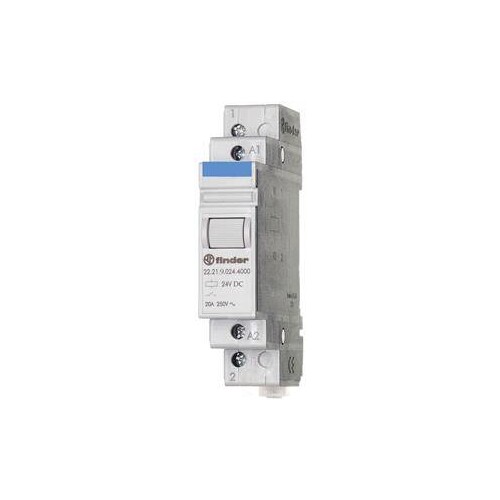

22.21.9.024.4000 FINDER Installations- relais 1S 24VDC

22432928
8473161
1 Stk
8012823267739
8012823113098
FR
85364900
22.21.9.024.4000
beantwortete(n) Fragen weitere Varianten
Installationsrelais für 35 mm-Schiene, 1 Schließer für 20 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1 5000 VA, AC15 1000 VA, Glüh- und Halogenlampen 1000 W, Leuchtstofflampen mit EVG 400 W, Leuchtstofflampen mit KVG 360 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Spulendaten 24 V DC, 1,25 W, 460 Ohm, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20
Anmerkungen zur LIMMERT-KI

Das FINDER Installationsrelais 22.21.9.024.4000 ist ein hochleistungsfähiges monostabiles Relais, das sich ideal für die Montage auf DIN-Schienen eignet. Mit einer Breite von nur 17,5 mm und einer maximalen Schaltleistung von 5000 VA bei 250 V AC ist es besonders kompakt und leistungsstark. Das Relais bietet einen Nennstrom von 20 A und ist für eine Versorgungsspannung von 24 V DC ausgelegt. Die Schaltleistungen für verschiedene Lampentypen sind ebenfalls beeindruckend, mit bis zu 1000 W für Glühlampen und 400 W für Leuchtstofflampen. Die Schutzart IP 20 sorgt dafür, dass das Relais in geschützten Umgebungen eingesetzt werden kann. Dank des robusten Kontaktmaterials AgSnO2 und der hohen Lebensdauer ist dieses Relais eine zuverlässige Wahl für industrielle Anwendungen.

Produktinfos

Montageart: DIN-Schiene (35 mm, EN 60715)
Anzahl der Kontakte: 1 NO
Maximaler Schaltstrom: 20 A
Maximale Schaltspannung AC: 250 V
Maximale Schaltleistung AC1: 5000 VA
Maximale Schaltleistung AC15 (230 V AC): 1000 VA
Maximale Schaltleistung für Glühlampen: 1000 W
Maximale Schaltleistung für Leuchtstofflampen (EVG): 400 W
Maximale Schaltleistung für Leuchtstofflampen (KVG): 360 W
Maximale Schaltleistung für LED: 200 W
Maximale Schaltleistung für NV-Halogenlampen mit EVG: 200 W
Maximale Schaltleistung für NV-Halogenlampen mit KVG: 400 W
Versorgungsspannung: 24 V DC
Nennleistung der Spule: 1,25 W
Widerstand der Spule: 460 Ω
Breite: 17,5 mm
Schutzart: IP 20
Betriebstemperatur: –40…+40 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Breite in Teilungseinheiten: 1
Funktion: mechanisch
Montageart: DIN-Schiene
Steuerspannung 1: 24|24 V
Steuerspannungsart 1: DC
Bemessungsstrom: 20 A
Versorgungsspannung: 24|24 V
Spannungsart der Versorgungsspannung: DC
Weitere Details
Einbautiefe: 58.4 mm
Max. Glühlampenlast: 1000 W
Max. Leuchtstofflampenlast: 400 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 400 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 360 VA
Max. Schaltstrom (cos phi = 0,6): 12 A
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1|
Anzahl der Kontakte als Wechsler: 0
