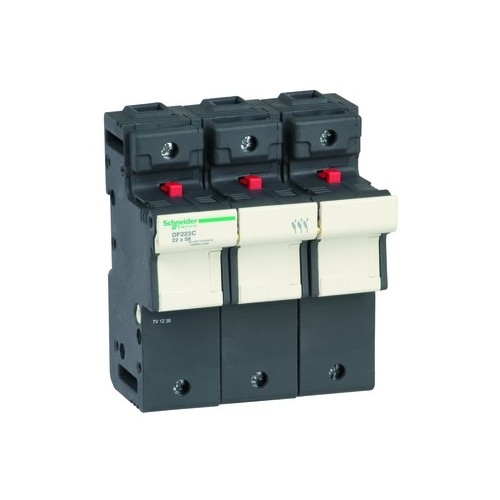

DF223C Schneider E. SICHERUNGSHALTER 125A 3P

24291730
5348601
2 Stk
3389119407526
13389119407523
43389119407524
TN
8536303000
Sicherungshalter, Sicherungstrenner Der Einsatz von Sicherungen ist eine zuverlässige und effektive Lösung zum Schutz Ihrer Niederspannungsausrüstung gegen Kurzschlüsse.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Sicherungshalter DF223C ist ein zuverlässiges Gerät zur Absicherung Ihrer Niederspannungsausrüstung. Mit einer Nennstromstärke von 125 A und einer Betriebsbemessungsspannung von bis zu 690 V AC/DC bietet dieser Sicherungshalter eine hohe Leistung und Sicherheit. Er ist für Sicherungsgrößen von 22 x 58 mm geeignet und verfügt über eine Kippschalter-Betätigung. Der DF223C ist gemäß verschiedenen Normen wie EN/IEC 60947-3 und UL 4248-1 zertifiziert und bietet eine Kurzschlussbeständigkeit von bis zu 120 kA bei 400 V. Mit einer kompakten Bauweise von 127,5 mm Höhe, 105 mm Breite und 76,5 mm Tiefe ist er einfach zu installieren und eignet sich für vertikale Montage. Der Sicherungshalter ist ideal für industrielle Anwendungen und bietet zuverlässigen Schutz gegen Kurzschlüsse.

Produktinfos

Baureihe: TeSys
Produktname: DF223C
Sicherungshalter: Ja
Sicherungsgröße: 22 x 58 mm
Sicherungstyp: gG, aM
Betätigungsart: Kippschalter
Betriebsbemessungsspannung AC: 690 V
Betriebsbemessungsspannung DC: 690 V
Betriebsbemessungsstrom: 125 A
Nennisolationsspannung: 690 V
Bemessungsstoßspannungsfestigkeit: 8 kV
Kurzschlussbeständigkeit 400 V: 120 kA
Kurzschlussbeständigkeit 500 V: 120 kA
Kurzschlussbeständigkeit 690 V: 80 kA
Normen: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 No 4248-1
Montagehalterung: 35 mm symmetrische DIN-Schiene
Einbauposition: Vertikal (Toleranz: +/- 23°)
Anschlüsse: Schraubklemmenleisten 1 Kabel 2,5…35 mm² fest
Anschlüsse: Schraubklemmenleisten 2 Kabel 2,5…25 mm² fest
Anschlüsse: Schraubklemmenleisten 1 Kabel 2,5…35 mm² flexibel
Anschlüsse: Schraubklemmenleisten 2 Kabel 2,5…25 mm² flexibel
Anzugsmoment: 4 Nm
Höhe: 127,5 mm
Breite: 105 mm
Tiefe: 76,5 mm
Produktgewicht: 0,654 kg
Umgebungstemperatur zur Lagerung: -40…80 °C
Umgebungstemperatur bei Betrieb: -20…60 °C mit Derating über 20 °C
Schutzart (IP): IP20
Feuerbeständigkeit: 960 °C
Kompatibilitätscode: DF22
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Für Sicherungsgröße: 22x58 mm
    Polzahl: 3
    Weitere Details
    Mitschaltender Neutralleiter: Nein
    Nennspannung: 690
    Montageart: DIN-Schiene
    Abschließbar: Nein
    Einbautiefe: 70
    Breite in Teilungseinheiten: 6
    Schutzart (IP): IP20
    Mit optischer Defektanzeige: Nein
