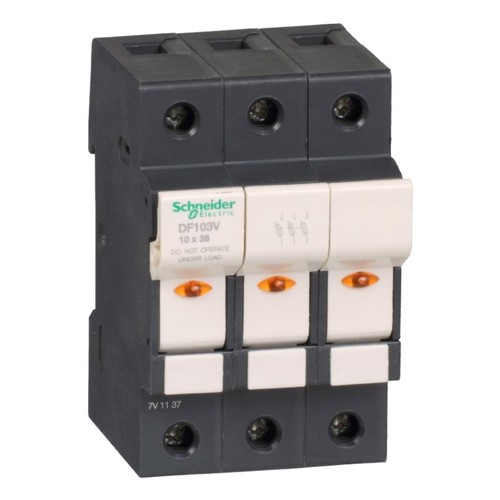

DF103V SCHNEIDER E. Sicherungshalter 32A 3P n. Anzeige

20355440
5348578
4 Stk
3389119407328
13389119407325
23389119407322
FR
8536303099
Sicherungshalter, Sicherungstrenner Der Einsatz von Sicherungen ist eine zuverlässige und effektive Lösung zum Schutz Ihrer Niederspannungsausrüstung gegen Kurzschlüsse.
Anmerkungen zur LIMMERT-KI

Der Sicherungshalter TeSys DF103V von Schneider Electric ist eine zuverlässige Lösung für den Schutz von Niederspannungsausrüstungen. Mit einer Nennstromstärke von 32 A und einer Betriebsbemessungsspannung von bis zu 690 V ist dieser Sicherungshalter für die Verwendung mit Sicherungen der Größe 10 x 38 mm ausgelegt. Er bietet eine lokale Signalisierung im Falle eines Sicherungsfalls und ist mit einem abschließbaren Kippschalter ausgestattet. Die Montage erfolgt einfach auf einer 35 mm DIN-Schiene, und der Halter ist für vertikale Installationen geeignet. Mit einem Temperaturbereich von -40 bis 70 °C und einer Schutzart von IP20 ist der TeSys DF103V ideal für den Einsatz in anspruchsvollen Umgebungen. Er erfüllt zahlreiche Normen, einschließlich IEC 60947-3, und bietet eine hohe Kurzschlussbeständigkeit von bis zu 120 kA.

Produktinfos

Baureihe: TeSys
Produktname: TeSys DF
Produktkomponententyp: Sicherungshalter
Sicherungskompatibilität: DF2CA, DF2CN
Pole: 3P
Sicherungsgröße: 10 x 38 mm
Sicherungsart: aM, gG
Betätigungsart: Kippschalter abschließbar
Lokale Signalisierung: Anzeige Sicherungsfall
Nutzungskategorie: AC-20B, DC-20B
Betriebsbemessungsspannung: 690 V AC / 690 V DC
Betriebsbemessungsstrom: 32 A bei 400 V AC / 32 A bei 20 °C
Nennisolationsspannung: 690 V AC
Bemessungsstoßspannungsfestigkeit: 6 kV
Überspannungskategorie: III
Kurzschlussbeständigkeit: 120 kA bei 400 V / 120 kA bei 500 V
Verlustleistung: 3 W
Normen: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 No 4248-1
Montagehalterung: 35 mm DIN-Schiene
Einbauposition: Vertikal (± 23°)
Anschlüsse: Schraubklemmenleisten 1 Kabel 1…16 mm², 2 Kabel 1…6 mm²
Anzugsmoment: 2,2 Nm
Höhe: 79,5 mm
Breite: 52,5 mm
Tiefe: 61 mm
Produktgewicht: 0,126 kg
Umgebungstemperatur: -40…70 °C
Schutzart (IP): IP20
Verschmutzungsgrad: 3
Feuerbeständigkeit: 960 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Für Sicherungsgröße: 10x38 mm
Polzahl: 3
Weitere Details
Mitschaltender Neutralleiter: Nein
Nennspannung: 690
Montageart: DIN-Schiene
Abschließbar: Ja
Einbautiefe: 56.5
Breite in Teilungseinheiten: 3
Schutzart (IP): IP20
Mit optischer Defektanzeige: Ja
