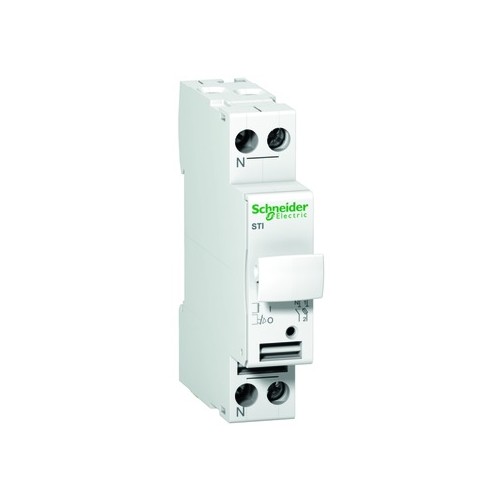

A9N15646 Schneider E. Sciherungs- träger 1P+N 10,3X38

23892583
8671459
1 Stk
3606480619533
13606480619530
43606480619531
BE
8536105090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 100A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Acti9 STI Sicherungs-Träger von Schneider Electric ist ein zuverlässiges und vielseitiges Gerät, das für den Einsatz in modernen elektrischen Installationen konzipiert wurde. Mit einer Sicherungsgröße von 10,3 x 38 mm und einer Nennbetriebs- spannung von bis zu 500 V AC ist dieser Träger für verschiedene Nennströme von 2 A bis 25 A geeignet. Die Montage erfolgt einfach auf einer DIN-Schiene, und die Schraubklemmen ermöglichen eine flexible Verdrahtung mit Kabeln von 0,75 bis 10 mm². Der Acti9 STI bietet eine hohe Schutzart von IP20 und ist für Betriebstemperaturen von -20 bis 60 °C ausgelegt. Dieses Produkt erfüllt die Normen IEC 60269-1/2 und IEC EN 60947-3 und ist somit eine ausgezeichnete Wahl für die Sicherheit Ihrer elektrischen Anlagen.

Produktinfos

Produktname: Acti9 STI
Produkttyp: Sicherungs-Träger
Polzahl: 1P + N
Nennstrom: 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A
Sicherungskurve: AM, GG
Sicherungsgröße: 10,3 x 38 mm
Nennbetriebs- spannung: 500 V AC
Nennisolations- spannung: 500 V AC 50/60 Hz
Montageart: Aufsteckmontage
Montageunterstützung: DIN-Schiene
Breite: 18 mm
Höhe: 81 mm
Tiefe: 75 mm
Farbe: Weiß
Anschlüsse: Schraubklemmen
Verdrahtungsquerschnitt: 0,75…10 mm² starr, 0,5…6 mm² flexibel
Drehmoment: 2 N·m
Schutzart (IP): IP20
Betriebstemperatur: -20…60 °C
Lagertemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Für Sicherungsgröße: 10x38 mm
Polzahl: 1
Weitere Details
Mitschaltender Neutralleiter: Nein
Nennspannung: 500
Montageart: DIN-Schiene
Abschließbar: Ja
Einbautiefe: 44
Breite in Teilungseinheiten: 1
Schutzart (IP): IP20
Mit optischer Defektanzeige: Ja
