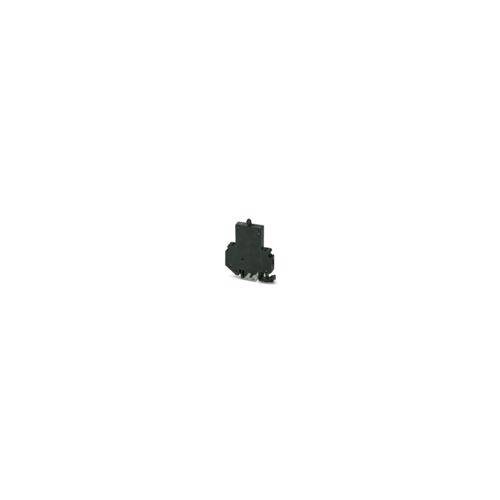

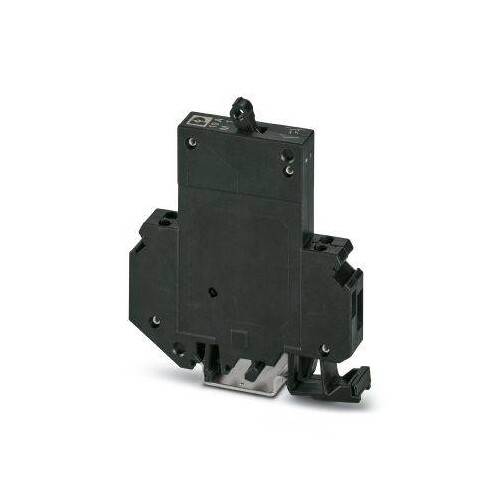

0914523 Phoenix Contact TMC1 M1100 10,0A Sicherungsautomat

22380498
5226599
1 Stk
4017918009205
DE
85362010
Thermomagnetischer Geräteschutzschalter, Polzahl: 1, Anschlussart: Schraubanschluss, Querschnitt: 0,2 mm²- 6 mm², AWG: 24 - 10, Nennstrom: 10 A, Nennspannung: 250 V, Art der Sicherung: Automat, Montageart: Tragschiene: 35 mm
Anmerkungen zur LIMMERT-KI

Der thermomagnetische Geräteschutzschalter TMC 1 M1 100 10,0A von Phoenix Contact ist ein zuverlässiges und kompaktes Schutzgerät für elektrische Installationen. Mit einem Nennstrom von 10 A und einer Nennspannung von 250 V AC ist dieser einpolige Schalter ideal für Anwendungen, die eine hohe Sicherheit und Zuverlässigkeit erfordern. Der Schalter ist für die Montage auf DIN-Schienen geeignet und bietet eine Vielzahl von Anschlussmöglichkeiten mit einer maximalen Anschlussgröße von 6 mm². Dank seiner robusten Bauweise und der hohen Dielektrischen Festigkeit von 3000 V AC ist er für den Einsatz in anspruchsvollen Umgebungen konzipiert. Mit einem Temperaturbereich von -30 °C bis 60 °C und einer Schutzart von IP30 ist dieser Geräteschutzschalter vielseitig einsetzbar.

Produktinfos

Anzahl der Ebenen: 2
Anzahl der Anschlüsse: 4
Montageart: DIN-Schiene: 35 mm
Farbe: schwarz
Anzahl der Positionen: 1
Überspannungskategorie: II
Isoliermaterial: PA66
Entflammbarkeitsklasse nach UL 94: V-2
Nennspannung AC: 250 V
Nennspannung DC: 65 V
Nennstrom: 10 A
Isolationswiderstand: > 100 MΩ (500 V DC)
Nennkurzschluss-Schaltvermögen I cn: 800 A
Kurzschluss-Schaltvermögen I k: 5000 A (UL 1077: 277 V AC)
Dielektrische Festigkeit: 3000 V AC
Höhe: 82,5 mm
Breite: 12,5 mm
Tiefe: 96 mm
Schutzart: IP30 (Betätigungsbereich), IP20 (Anschlussbereich)
Betriebstemperatur: -30 °C ... 60 °C
Anschlussmethode: Schraubanschluss
Abisolierlänge: 12 mm
Schraubengewinde: M3
Anzugsmoment min: 0,6 Nm
Anzugsmoment max: 0,8 Nm
Normen: EN 60934, UL 1077
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Montageart: sonstige
    Farbe: schwarz
    Breite: 12.4
    Höhe: 82.5
    Tiefe: 92.98
    Bemessungsspannung: 250
    Betriebstemperatur: 60|60
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV000154|60
    Abschlussplatte erforderlich: Nein
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Ausführung des Sicherungshalters: sonstige
    Anzahl der Etagen: 2
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|6
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4|0.25
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|4
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|0.75
    Werkstoff des Isolierkörpers: sonstige
    Bemessungsstrom In: 10
