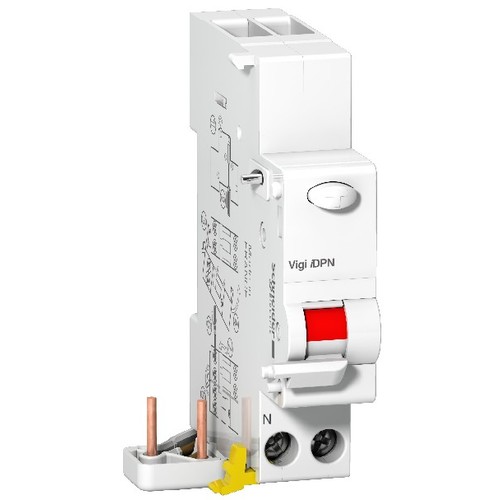

A9N21691 Schneider E. CLARIO VIGI I DPN 30MA, ASI, 40A, 1P+N

21224106
1 Stk
3606480411786
FR
85363030
This Vigi iDPN is a modular add-on residual current devices. It is a 1P+N and rated current is 40A. The earth leakage protection class is A-SI type with a sensitivity of 30mA and a voltage independent technology. This product protects against short circuit, cable overload, electrical shock by indirect contact and fire hazards. The A-SI type provides increased immunity from electrical interference and polluted or corrosive environments. This product is compliant with EN/IEC 61009-1 and EN/IEC 61009-2-1 standard. Electrical endurance goes up to 10000 cycles. Mechanical endurance goes up to 20000 cycles. The Ue rated operational voltage is 230VAC. The Ui rated insulation voltage is 440VAC. The Uimp rated impulse withstand voltage is 4kV. The pollution degree is 3. It can be mounted on DIN rail. The width in 9mm pitches is 2. The product color is white (RAL9003). The dimensions are (W) 18mm x (H) 81mm x (D) 69mm. The weight is 90g. The degree of protection is IP20 and IP40 in an enclosure. The operating temperature is -25°C to 60°C. The storage temperature is -40°C to 60°C.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric CLARIO VIGI I DPN ist ein modularer Zusatzschutzschalter, der für den Einsatz in elektrischen Verteilungen konzipiert ist. Mit einer Nennstromstärke von 40 A und einer Nennspannung von 230 V AC bietet dieser Schutzschalter zuverlässigen Schutz gegen Fehlerströme von bis zu 30 mA. Er ist für den Betrieb in einem Temperaturbereich von -25 °C bis 60 °C geeignet und erfüllt die Schutzart IP20. Die Montage erfolgt einfach auf einer DIN-Schiene, wobei der Vigi iDPN in einem kompakten Format von 18 mm Breite, 81 mm Höhe und 69 mm Tiefe erhältlich ist. Mit einer mechanischen Haltbarkeit von 20000 Zyklen und einer elektrischen Haltbarkeit von 10000 Zyklen ist der CLARIO VIGI I DPN für den langfristigen Einsatz ausgelegt. Dieser Schutzschalter bietet nicht nur Sicherheit, sondern auch eine hohe Immunität gegenüber elektrischen Störungen und ist konform mit den Standards EN/IEC 61009-1 und EN/IEC 61009-2-1.

Produktinfos

Polzahl: 1P + N
Nennstrom: 40 A
Nennspannung: 230 V AC
Bemessungsfehlerstrom: 30 mA
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 60 °C
Höhe: 81 mm
Breite: 18 mm
Tiefe: 69 mm
Gewicht: 90 g
Montageart: DIN-Schiene
Anzahl der 9 mm Teilungen: 2
Netzfrequenz: 50 Hz
Isolationsspannung (Ui): 440 V AC
Impulsfestigkeit (Uimp): 4 kV
Mechanische Haltbarkeit: 20000 Zyklen
Elektrische Haltbarkeit: 10000 Zyklen
Umweltbedingungen: Verschmutzungsgrad 3
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Polzahl: 2
Nennspannung: 230|230 V
Nennstrom: 40 A
Bemessungsfehlerstrom einstellbar: Nein
Bemessungsfehlerstrom: 0.03|0.03 A
Max. Verzögerungszeit: 0 ms
Verzögerungszeit einstellbar: Nein
Weitere Details
Fehlerstrom-Typ: A
Bemessungsisolationsspannung Ui: 440
Stoßstromfestigkeit: 3
Verschmutzungsgrad: 3
Frequenz: 50 Hz
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 16|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 10|0.33
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: 25|60
Fehlauslöseschutz: Ja
