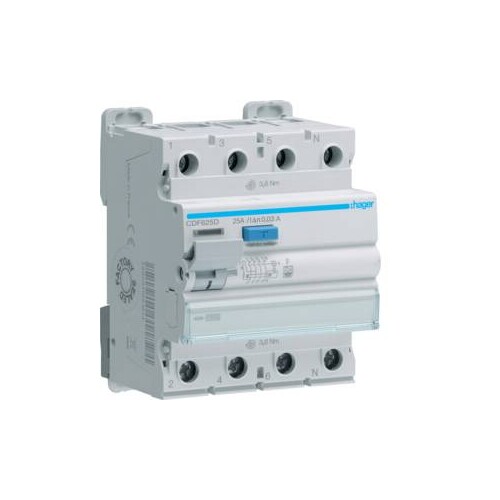

CDF625D Hager FI Schalter 4P 10kA 25A 30mA Typ F

30168559
2799217
1 Stk
FR
8536303090
CDF625D
beantwortete(n) Fragen weitere Varianten
Fehlerstromschutzschalter 4 polig 10kA 25A 30mA Typ F. Fehlerstrom-Schutzschalter (FI) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11) mit Bi-Connect-Klemmen unten, externe blaue Test-Taste und Fehlerstromanzeige. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Anschlussklemmen mit Draht-Einschiebe-Schutz, Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der Hager FI-Schalter CDF625D ist ein hochmoderner Fehlerstromschutzschalter mit 4 Polen, der für maximale Sicherheit in elektrischen Installationen sorgt. Mit einem Nennstrom von 25A und einem Bemessungsfehlerstrom von 30mA bietet er zuverlässigen Schutz gegen Fehlerströme. Der Schalter hat eine hohe Kurzschlussfestigkeit von 10kA und ist für den Einsatz in AC-Versorgungsnetzen mit einer Betriebsspannung von 230 bis 400 V geeignet. Die kompakte Bauweise mit Abmessungen von 85mm Höhe, 72mm Breite und 70mm Tiefe macht ihn ideal für die Montage auf DIN-Schienen. Mit einer Lebensdauer von bis zu 20.000 mechanischen Schaltspielen ist der CDF625D eine langlebige Lösung für Ihre elektrischen Anforderungen.

Produktinfos

Polart: 4P (3P+N)
Nennstrom: 25 A
Bemessungsfehlerstrom Idn: 30 mA
Schließ- und Abschaltvermögen Idm: 1,25 kA
Bemessungs kurzschlussstrom Inc: 10 kA
Nennbetriebsspannung Ue: 230 - 400 V
Versorgungs spannungsart: AC
Isolationsspannung Ui: 500 V
Stoßstromfestigkeit: 2 kV
Frequenz: 50 Hz
Anzahl Module: 4
Geeignet für DIN Schiene: Ja
Typ des Fehlerstromschutzes: Typ F
Schutzart (IP): IP20
Typ obere Anschlussklemme: Schraubanschluss
Typ untere Anschlussklemme: Biconnect
Anschlussquerschnitt Ausgang (massiver Leiter): 1 - 25 mm²
Anschlussquerschnitt Ausgang (flexibler Leiter): 1 - 16 mm²
Gesamtverlustleistung unter Nennstrom: 1,98 W
Höhe über N.N.: 2000 m
Gerätelebensdauer elektrische Schaltspiele: 10.000
Gerätelebensdauer mechanische Schaltspiele: 20.000
Höhe: 85 mm
Breite: 72 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400 V
Bemessungsstrom: 25 A
Bemessungsfehlerstrom: 0.03 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: F
Montageart: EV000242|25
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 10 kA
Stoßstromfestigkeit: 5 kA
Weitere Details
Frequenz: 50 Hz
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 70 mm
Kurzzeitverzögerter Typ: Ja
Spannungsart: AC
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 2|70
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|70
