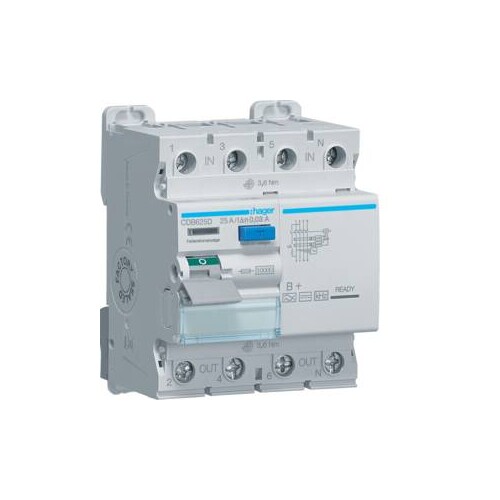

CDB625D Hager FI Schalter 3P+N 10kA 25A 30mA Typ B+

30168552
3704143
1 Stk
3250611627661
FR
8536303099
CDB625D
beantwortete(n) Fragen weitere Varianten
Fehlerstromschutzschalter 4 polig 10kA 25A 30mA Typ B+. Fehlerstrom-Schutzschalter (FI) nach ÖVE/ÖNORM 61008-1, EN 61008-2-1 und ÖVE/ÖNORM EN 62423 bzw. VDE 0664 Teil 40, Fehlerstrom-Schutzeinrichtung, sensitiv für sinusförmige Wechselfehlerströme, pulsierende sowie glatte Gleichfehlerströme und Wechselfehlerströme mit Frequenzen bis 1kHz, die plötzlich oder langsam ansteigend auftreten. Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeuge. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät. Vorsicherung: 25A entsprechend OVE E 8101: 2019 bzw. Begrenzung des Betriebsstroms durch nachgelagerte Sicherungen.
Anmerkungen zur LIMMERT-KI

Der Hager CDB625D Fehlerstromschutzschalter ist ein hochleistungsfähiges 4-poliges Gerät, das speziell für den Schutz gegen Fehlerströme in elektrischen Installationen konzipiert wurde. Mit einem Nennstrom von 25 A und einem Bemessungsfehlerstrom von 30 mA bietet dieser Typ B+ Schalter zuverlässigen Schutz für Ihre elektrischen Systeme. Die hohe Kurzschlussfestigkeit von 10 kA sorgt für zusätzliche Sicherheit, während die IP20 Schutzart vor Berührung schützt. Der Schalter ist für die Montage auf DIN-Schienen geeignet und verfügt über eine einfache Installation mit Schraubanschlüssen. Mit kompakten Abmessungen von 85 mm Höhe, 72 mm Breite und 70 mm Tiefe passt er in die meisten Installationen. Ideal für den Einsatz in Wohn- und Gewerbegebäuden, garantiert der CDB625D eine lange Lebensdauer und hohe Zuverlässigkeit in der Anwendung.

Produktinfos

Polart: 3P+N
Nennstrom: 25 A
Bemessungsfehlerstrom Idn: 30 mA
Schließ- und Abschaltvermögen Idm: 0,80 kA
Bemessungs-Kurzschlussstrom Inc: 10 kA
Betriebsspannung Ue: 230 - 400 V
Versorgungs-Spannungsart: AC
Isolationsspannung Ui: 400 V
Stoßstromfestigkeit: 5 kA
Anzahl Module: 4
Geeignet für DIN Schiene: Ja
Typ des Fehlerstromschutzes: B+
Schutzart (IP): IP20
Höhe: 85 mm
Breite: 72 mm
Tiefe: 70 mm
Anschlussquerschnitt (massiv): 1 - 25 mm²
Anschlussquerschnitt (flexibel): 1 - 16 mm²
Gesamtverlustleistung unter Nennstrom: 1,98 W
Höhe über N.N.: 2000 m
elektrische Schaltspiele: 10000
mechanische Schaltspiele: 20000
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400 V
Bemessungsstrom: 25 A
Bemessungsfehlerstrom: 0.03 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: B+
Montageart: EV000242|25
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 10 kA
Stoßstromfestigkeit: 5 kA
Weitere Details
Frequenz: 50 Hz
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 70 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: AC
Bemessungsisolationsspannung Ui: 400
Verschmutzungsgrad: 2|70
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|70
