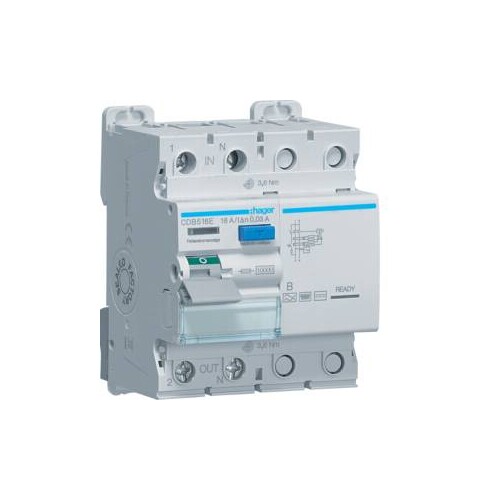

CDB516E Hager FI Schalter 1P+N 10kA 16A 30mA Typ B

30975624
3704140
1 Stk
3250611627784
FR
8536303099
CDB516E
beantwortete(n) Fragen weitere Varianten
Fehlerstromschutzschalter 2 polig 10kA 16A 30mA Typ B. Fehlerstrom-Schutzschalter (FI) nach ÖVE/ÖNORM 61008-1, EN 61008-2-1 und ÖVE/ÖNORM EN 62423 bzw. VDE 0664 Teil 40, Fehlerstrom-Schutzeinrichtung, sensitiv für sinusförmige Wechselfehlerströme, pulsierende sowie glatte Gleichfehlerströme und Wechselfehlerströme mit Frequenzen bis 1kHz, die plötzlich oder langsam ansteigend auftreten. Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeuge. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät. Vorsicherung: 16A entsprechend OVE E 8101: 2019 bzw. Begrenzung des Betriebsstroms durch nachgelagerte Sicherungen.
Anmerkungen zur LIMMERT-KI

Der CDB516E Hager FI Schalter ist ein hochentwickelter Fehlerstromschutzschalter, der speziell für den Einsatz in modernen elektrischen Installationen konzipiert wurde. Mit einer Nennstromstärke von 16 A und einem Bemessungsfehlerstrom von 30 mA bietet er zuverlässigen Schutz gegen elektrische Fehlerströme. Der Schalter ist für den modularen Einbau geeignet und passt auf eine DIN-Schiene. Er verfügt über eine Schließ- und Abschaltvermögen von 0,80 kA und ist mit einer Kurzschlussfestigkeit von 10 kA ausgestattet, was ihn ideal für den Einsatz in anspruchsvollen Anwendungen macht. Die Schutzart IP20 gewährleistet Sicherheit und Zuverlässigkeit. Mit einer kompakten Bauweise von 85 mm Höhe, 72 mm Breite und 70 mm Tiefe ist er einfach zu installieren und zu warten. Der CDB516E ist somit eine ausgezeichnete Wahl für alle, die Wert auf Sicherheit und Effizienz legen.

Produktinfos

Polart: 1P+N
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30 mA
Schließ- und Abschaltvermögen Idm: 0,80 kA
Bemessungsstrom Inc nach EN61008-1: 10 kA
Nennbetriebsspannung Ue: 230 V
Versorgungsspannungsart: AC
Isolationsspannung Ui: 400 V
Stoßstromfestigkeit: 5 kA
Anzahl Module: 4
Geeignet für DIN Schiene: Ja
Schutzart (IP): IP20
Anschlussquerschnitt Ausgang massiv: 1 - 25 mm²
Anschlussquerschnitt Ausgang flexibel: 1 - 16 mm²
Gesamtverlustleistung unter Nennstrom: 0,51 W
Höhe über N.N.: 2000 m
Gerätelebensdauer elektrische Schaltspiele: 10000
Gerätelebensdauer mechanische Schaltspiele: 20000
Höhe: 85 mm
Breite: 72 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 2
Bemessungsspannung: 230 V
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0.03 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: B
Montageart: EV000242|25
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 10 kA
Stoßstromfestigkeit: 5 kA
Weitere Details
Frequenz: 50 Hz
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 70 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: AC
Bemessungsisolationsspannung Ui: 400
Verschmutzungsgrad: 2|70
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|70
