A9Z92463 Schneider E. iID-FI-Schalter Acti9 KL.A 4P 63A/Vs* 100mA G

10103443
1861557
1 Stk
3606480991967
43606480991965
ES
8536201090
weitere Infos weitere Infos ausblenden
Schneider Elec.
A9Z92463
beantwortete(n) Fragen weitere Varianten

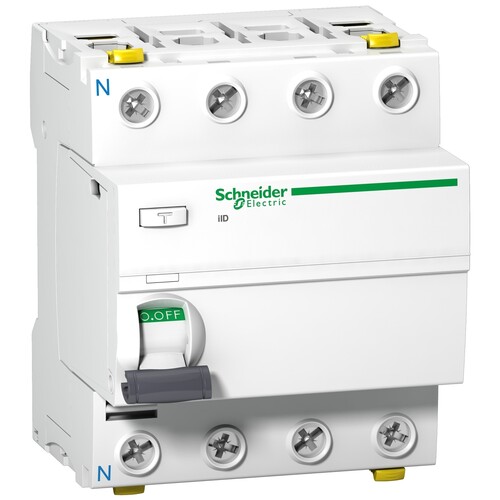

Dieser Acti9 iID ist ein modularer und zuverlässiger Doppelanschluss-Fehlerstromschutzschalter (RCCB). Es handelt sich um einen 4P-Leistungsschalter mit 63A Nennstrom, 100mA Differenzstrom-Empfindlichkeit und der Schutzklasse A-G. Dieses Produkt schützt vor elektrischem Schlag durch indirekten Kontakt und vor Brandgefahr. Er übernimmt die Funktion der Unterbrechung von Stromkreisen im Falle eines Erdschlusses. Die einzigartige Visitrip-Anzeige verkürzt die Eingriffszeit, indem sie das fehlerhafte Gerät mit einer mechanischen Anzeige auf der Vorderseite anzeigt. Dieses Produkt verfügt außerdem über ein VisiSafe-Fenster mit einem grünen Streifen auf dem Kipphebel, der die vollständige Öffnung der Pole anzeigt und eine nachgeschaltete Wartung ermöglicht. Dieses Produkt ist konform mit der Norm EN/IEC 61008-1. Das (Im/I¿m) Bemessungsausschalt- und Einschaltkurzschlussvermögen beträgt 1500A. Der (Inc/I¿c) bedingte Bemessungskurzschlussstrom beträgt 10 kA. Er hat eine elektrische Lebensdauer von bis zu 15000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ue-Betriebsspannung beträgt 380VAC bis 415VAC. Die Ui-Bemessungsisolationsspannung beträgt 500VAC. Die Bemessungs-Stoßspannung Uimp beträgt 6kV. Die Frequenz beträgt 50Hz oder 60Hz. Sie ist für die Montage auf DIN-Schienen geeignet. Die Breite im 9-mm-Raster beträgt 8. Die Farbe des Produkts ist weiß (RAL9003). Die Abmessungen sind (B) 72mm x (H) 91mm x (T) 73mm. Das Gewicht beträgt 0,37 kg. Gemäß der Norm IEC 60529 beträgt die Schutzart IP20 und IP40 im Gehäuse. Die Betriebstemperatur liegt zwischen -25°C und 60°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Acti 9 iID-FI-Schalter von Schneider Electric ist ein hochmoderner Fehlerstromschutzschalter (RCCB) mit einer Nennstromstärke von 63 A und einer Erdschlussempfindlichkeit von 100 mA. Dieser 4-polige Schalter bietet zuverlässigen Schutz gegen elektrische Schläge und Brandgefahren, indem er Stromkreise im Falle eines Erdschlusses unterbricht. Mit einer Betriebsbemessungsspannung von 380 bis 415 V AC und einer Nennisolationsspannung von 500 V ist er für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Schutzart IP20 und IP40 gewährleistet, dass der Schalter sowohl in geschützten als auch in weniger geschützten Umgebungen eingesetzt werden kann. Mit einer mechanischen Lebensdauer von 20.000 Zyklen und einer elektrischen Lebensdauer von 15.000 Zyklen ist der Acti 9 iID robust und langlebig. Die Montage erfolgt einfach auf DIN-Schienen, und die Schraubklemmen ermöglichen eine einfache Installation. Er ist die ideale Wahl für Anwendungen, die höchste Sicherheitsstandards erfordern.

Produktinfos

Produktname: Acti 9 iID
Produkt oder Komponententyp: Fehlerstromschutzschalter (RCCB)
Baureihe: Acti 9
Polzahl: 4P
Nennstrom [In]: 63 A
Netzwerkanschluss: AC
Erdschlussempfindlichkeit: 100 mA
Erdschlussschutz-Zeitverzögerung: Verzögert
Erdschluss-Schutzklasse: Type A-G
Netzwerkfrequenz: 50/60 Hz
Betriebsbemessungsspannung Ue: 380...415 V AC 50/60 Hz
Nennunterbrechungs- und Auslösungs-Kapazität Im: 1500 A
Bed. Bemessungs-Kurzschluss-Strom: 10 kA
Nennisolationsspannung Ui: 500 V AC 50/60 Hz
Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
Plus-Kontaktanzeige: Ja
Betätigungsart: Kippschalter
Lokale Signalisierung: Auslöseanzeige
Montagevariante: Schraubklemmen
Montagehalterung: DIN-Schiene
9-mm-Raster: 8
Höhe: 91 mm
Breite: 72 mm
Tiefe: 73 mm
Produktgewicht: 0,37 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 15000 Zyklen AC-1
Drahtabisolierungslänge: 14 mm
Anzugsmoment: 3.5 Nm
Schutzart (IP): IP20, IP40
Verschmutzungsgrad: 3
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22384838
Preisanzeige nur nach Anmeldung
10103401
Preisanzeige nur nach Anmeldung
20832659
Preisanzeige nur nach Anmeldung
10018701
Preisanzeige nur nach Anmeldung
21030927
Preisanzeige nur nach Anmeldung
10019485
Preisanzeige nur nach Anmeldung
10018715
Preisanzeige nur nach Anmeldung
21032935
Preisanzeige nur nach Anmeldung
10103443
Preisanzeige nur nach Anmeldung
20832414
Preisanzeige nur nach Anmeldung
20832834
Preisanzeige nur nach Anmeldung
10018750
Preisanzeige nur nach Anmeldung
10018708
Preisanzeige nur nach Anmeldung
20823909
Preisanzeige nur nach Anmeldung
21222734
Preisanzeige nur nach Anmeldung
20832393
Preisanzeige nur nach Anmeldung
10103422
Preisanzeige nur nach Anmeldung
21036100
Preisanzeige nur nach Anmeldung
21222727
Preisanzeige nur nach Anmeldung
21044226
Preisanzeige nur nach Anmeldung
20832421
Preisanzeige nur nach Anmeldung
20832680
Preisanzeige nur nach Anmeldung
10019499
Preisanzeige nur nach Anmeldung
20823916
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

10103436
Preisanzeige nur nach Anmeldung
10103422
Preisanzeige nur nach Anmeldung
10017791
Preisanzeige nur nach Anmeldung
27766298
Preisanzeige nur nach Anmeldung
02273553
Preisanzeige nur nach Anmeldung
20984916
Preisanzeige nur nach Anmeldung
10031616
Preisanzeige nur nach Anmeldung
20832428
Preisanzeige nur nach Anmeldung
27766221
Preisanzeige nur nach Anmeldung
20852455
Preisanzeige nur nach Anmeldung
01332863
Preisanzeige nur nach Anmeldung
01332800
Preisanzeige nur nach Anmeldung
31986290
Preisanzeige nur nach Anmeldung
31986318
Preisanzeige nur nach Anmeldung
02220206
Preisanzeige nur nach Anmeldung
21754245
Preisanzeige nur nach Anmeldung
01343020
Preisanzeige nur nach Anmeldung
21754392
Preisanzeige nur nach Anmeldung
10103429
Preisanzeige nur nach Anmeldung

Download

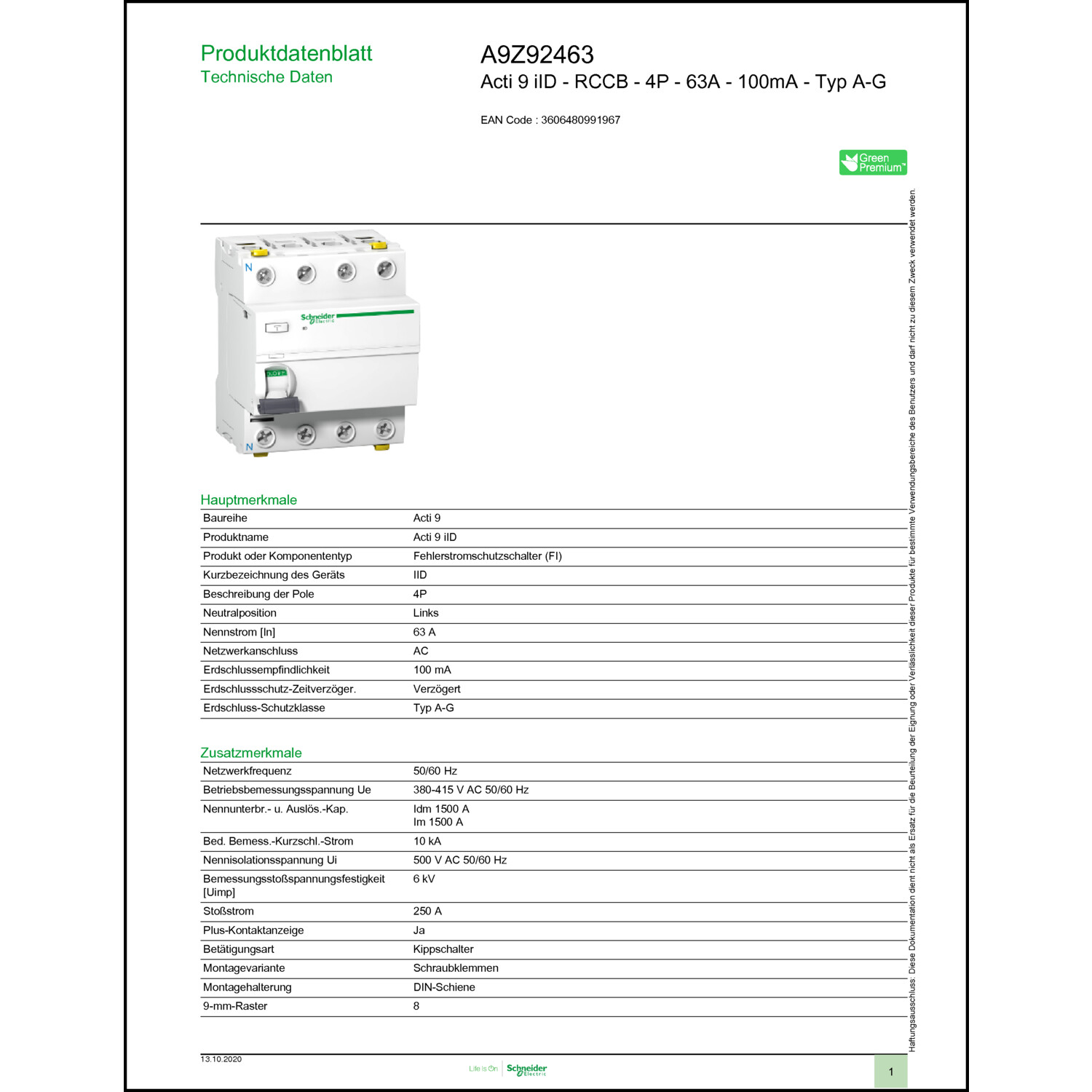

Produktdatenblatt

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 415|60 V
Bemessungsstrom: 63 A
Bemessungsfehlerstrom: 0.1 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: A
Montageart: EV000242|60
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 1 kA
Stoßstromfestigkeit: 3 kA
Weitere Details
Frequenz: EV008015|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Ja
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 1|35
Explosionsgeschützt: Nein
Verlustleistung: 3.5
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|60
