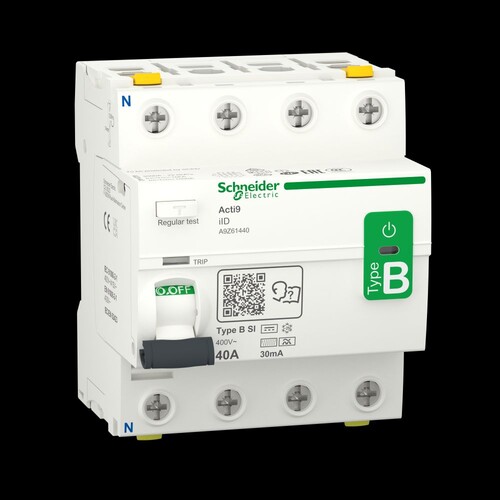

A9Z61440 Schneider E. FI 4P 40A 30MA B

10148278
3112234
1 Stk
3606489502706
43606489502704
ES
8536201090
Fehlerstrom-Schutzschalter Allstromsensitiv Acti 9 iID. 4-polig,Nennstrom 40A,Typ B-SI,Nennfehlerstrom 30mA,Betriebsspannnung (Ue) 400 AC,50Hz,Isolationsspannung 500V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Typ B-SI ist die SI-Technologie integriert, die eine höhere Festigkeit gegen elektrische Störungen bietet. Schützt bei glatten Gleichfehlerströmen in 1- oder 3-phasigen Versorgungsnetzen hervorgerufen durch Frequenzumrichter, Wechselrichter & Notstromversorgung. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID ist ein hochentwickeltes Gerät, das speziell für den Schutz von elektrischen Installationen in Photovoltaikanlagen und anderen Anwendungen konzipiert wurde. Mit einer Nennstromstärke von 40A und einer Erdschlussempfindlichkeit von 30mA bietet dieser 4-polige FI-Schutzschalter zuverlässigen Schutz gegen Fehlerströme. Der Schutzschalter ist für den Betrieb bei einer Nennspannung von 400V AC und einer Frequenz von 50Hz ausgelegt. Die robuste Konstruktion ermöglicht eine mechanische Lebensdauer von bis zu 20.000 Zyklen und eine elektrische Lebensdauer von 15.000 Zyklen. Mit einer IP20 Schutzart ist das Gerät für den Einsatz in geschützten Umgebungen geeignet. Die einfache Montage auf einer DIN-Schiene und die Verwendung von Doppel-Anschlussklemmen erleichtern die Installation und den Anschluss. Der Acti9 iID erfüllt alle relevanten Normen und bietet eine sichere und zuverlässige Lösung für moderne elektrische Systeme.

Produktinfos

Gerätetyp: Fehlerstrom-Schutzschalter (FI)
Baureihe: Acti9
Polzahl: 4
Nennstrom [In]: 40 A
Nennfehlerstrom [Id]: 30 mA
Betriebsbemessungsspannung [Ue]: 400 V AC
Netzwerkfrequenz: 50 Hz
Isolationsspannung [Ui]: 500 V
Stoßspannungsfestigkeit [Uimp]: 6 kV
Kurzschlussfestigkeit [Icw]: 6 kA
Betriebshöhe: 0 - 2000 m
Umgebungstemperatur bei Betrieb: -25…60 °C
Montageart: DIN-Schiene
Schutzart (IP): IP20
Farbe: Weiß
Gewicht: 415 g
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 15000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400|60 V
Bemessungsstrom: 40 A
Bemessungsfehlerstrom: 0.03 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: B
Montageart: DIN-Schiene
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 6 kA
Stoßstromfestigkeit: 3 kA
Weitere Details
Frequenz: EV008013|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 0|35
Explosionsgeschützt: Nein
Verlustleistung: 1.8
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|60
