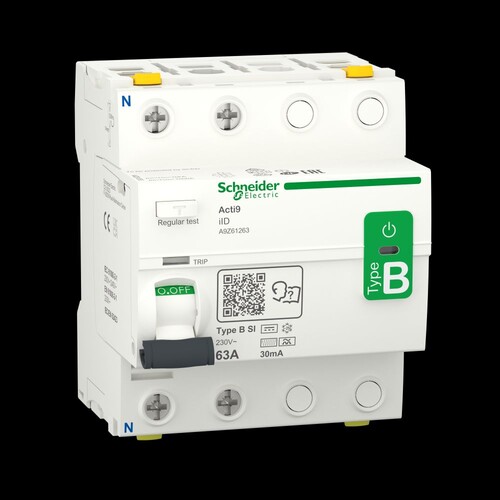

A9Z61263 Schneider FI-Schalter iID 2P 63A 30mA B-SI type 230V

10151876
3112232
1 Stk
3606489502768
43606489502766
ES
8536201090
Fehlerstrom-Schutzschalter Allstromsensitiv Acti 9 iID. 2-polig,Nennstrom 63A,Typ B-SI,Nennfehlerstrom 30mA,Betriebsspannnung (Ue) 230 AC,50Hz,Isolationsspannung 250V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Typ B-SI ist die SI-Technologie integriert, die eine höhere Festigkeit gegen elektrische Störungen bietet. Schützt bei glatten Gleichfehlerströmen in 1- oder 3-phasigen Versorgungsnetzen hervorgerufen durch Frequenzumrichter, Wechselrichter & Notstromversorgung. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664.
Anmerkungen zur LIMMERT-KI

Der Acti9 iID Fehlerstromschutzschalter von Schneider ist ein hochqualitativer 2-poliger Schutzschalter, der für Anwendungen in Photovoltaikanlagen, Aufzügen und anderen elektrischen Systemen konzipiert ist. Mit einem Nennstrom von 63 A und einer Fehlerstromempfindlichkeit von 30 mA bietet er zuverlässigen Schutz gegen Erdfehler. Der Schalter arbeitet bei einer Betriebsspannung von 230 V AC und ist gemäß den Normen IEC 61008-2-1 und VDE 0664 zertifiziert. Dank der kompakten Abmessungen von 88 mm Höhe, 72 mm Breite und 79 mm Tiefe passt er problemlos in Standard-DIN-Schienen. Die IP20-Schutzart gewährleistet eine sichere Verwendung in geschützten Umgebungen. Der Acti9 iID ist für eine lange Lebensdauer ausgelegt, mit einer mechanischen Haltbarkeit von 20000 Zyklen und einer elektrischen Haltbarkeit von 15000 Zyklen. Er bietet eine einfache Installation und Bedienung, unterstützt durch eine klare LED-Anzeige für den Betrieb und die Fehlererkennung.

Produktinfos

Produktname: Acti9 iID
Gerätetyp: Fehlerstromschutzschalter (RCCB)
Polzahl: 2P
Nennstrom [In]: 63 A
Nennfehlerstrom: 30 mA
Betriebsspannung [Ue]: 230 V AC
Netztyp: AC
Schutzart (IP): IP20
Isolationsspannung [Ui]: 250 V
Impulsfestigkeit [Uimp]: 6 kV
Kurzschlussfestigkeit: 10 kA
Montageart: DIN-Schiene
Höhe: 88 mm
Breite: 72 mm
Tiefe: 79 mm
Gewicht: 350 g
Umgebungstemperatur (Betrieb): -25…60 °C
Umgebungstemperatur (Lagerung): -40…85 °C
Mechanische Haltbarkeit: 20000 Zyklen
Elektrische Haltbarkeit: 15000 Zyklen
Farbe: Weiß
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 2
Bemessungsspannung: 230|60 V
Bemessungsstrom: 63 A
Bemessungsfehlerstrom: 0.03 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: B
Montageart: DIN-Schiene
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 6 kA
Stoßstromfestigkeit: 3 kA
Weitere Details
Frequenz: EV008013|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 250
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 0|35
Explosionsgeschützt: Nein
Verlustleistung: 4.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|60
