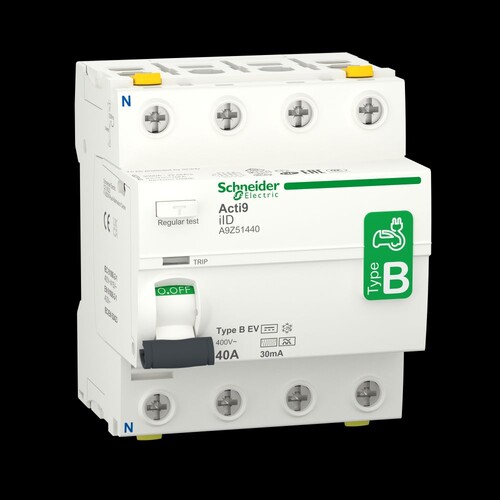

A9Z51440 Schneider FI-Schalter iID 4P 40A 30mA B EV type 400V

10152065
3112228
1 Stk
3606489502799
43606489502797
ES
8536201090
Fehlerstrom-Schutzschalter Allstromsensitiv für Elektroladestation Acti 9 iID. 4-polig,Nennstrom 40A,Typ B-EV,Nennfehlerstrom 30mA,Betriebsspannnung (Ue) 400 AC,50Hz,Isolationsspannung 500V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Schutz von Ladestationen für Elektrofahrzeuge. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664.
Anmerkungen zur LIMMERT-KI

Der Schneider FI-Schalter Acti9 iID ist ein hochentwickelter Fehlerstromschutzschalter, der speziell für Elektroladestationen konzipiert wurde. Mit einer Nennstromstärke von 40 A und einer Erdschlussempfindlichkeit von 30 mA bietet er zuverlässigen Schutz für Elektrofahrzeuge. Der Schalter ist 4-polig und eignet sich für eine Betriebsspannung von bis zu 400 V AC bei einer Frequenz von 50 Hz. Die Montage erfolgt einfach auf einer DIN-Schiene. Mit einer kompakten Baugröße von 88 mm Höhe, 72 mm Breite und 79 mm Tiefe, sowie einem Gewicht von 415 g, ist dieser Schalter ideal für den Einsatz in modernen Ladesystemen. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen. Der Acti9 iID erfüllt die höchsten Standards und Normen, einschließlich IEC/EN 61008-2-1 und VDE 0664, und bietet eine mechanische Lebensdauer von 20.000 Zyklen.

Produktinfos

Baureihe: Acti9
Produktname: Acti9 iID
Gerätetyp: Fehlerstromschutzschalter (FI)
Anwendung: Ladegerät für Elektrofahrzeuge
Polzahl: 4
Nennstrom [In]: 40 A
Betriebsspannung [Ue]: 400 V AC
Erdschlussempfindlichkeit: 30 mA
Erdschlussschutz Zeitverzögerung: Unverzögert
Typ: B-EV
Netzwerkfrequenz: 50 Hz
Nennunterbrechungs- und Auslösestrom [Idm]: 1500 A
Bemessungs-Kurzschlussstrom [Icw]: 10 kA
Nennisolationsspannung [Ui]: 500 V
Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
Montageart: DIN-Schiene
Höhe: 88 mm
Breite: 72 mm
Tiefe: 79 mm
Produktgewicht: 415 g
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 15000 Zyklen
Schutzart (IP): IP20
Überspannungskategorie: IV
Umgebungstemperatur bei Betrieb: -25…60 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400|60 V
Bemessungsstrom: 40 A
Bemessungsfehlerstrom: 0.03 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: B
Montageart: DIN-Schiene
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 6 kA
Stoßstromfestigkeit: 3 kA
Weitere Details
Frequenz: EV008013|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 0|35
Explosionsgeschützt: Nein
Verlustleistung: 1.8
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|60
