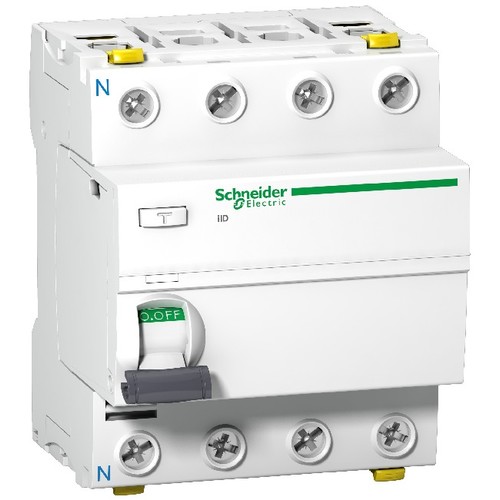

A9Z25480 Schneider E. Fehlerstromschutz- schalter FI 4P 80A 300MA KL. A SEL.

10019506
4112028
1 Stk
3606480443343
43606480443341
ES
8536201090
Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 80A, Erdschlussempfindlichkeit 300mA, Erdschluss-Schutzklasse Typ A, selektiv, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (¿ 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (¿ 100mA, ¿ 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Selektive Version- für die Sicherstellung der korrekten Unterscheidung zwischen den unterschiedlichen Fehlerstromleistungsschaltern und der Auslösung des Geräts, das dem Defekt am nächsten liegt. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Fehlerstromschutzschalter Acti9 iID ist ein hochmoderner Schutzschalter, der mit einer Nennstromstärke von 80 A und einer Erdschlussempfindlichkeit von 300 mA ausgestattet ist. Mit 4 Polen und einer selektiven Erdschluss-Schutzklasse vom Typ A bietet er zuverlässigen Schutz in AC-Netzwerken. Die Betriebsbemessungsspannung reicht von 380 bis 415 V AC, und der Schalter erfüllt die Normen IEC/EN 61008-1 und IEC/EN 60947-2. Mit einem kompakten Design von 72 mm Breite, 91 mm Höhe und 73 mm Tiefe ist er einfach auf einer DIN-Schiene zu montieren. Die Schutzart IP20/IP40 gewährleistet Sicherheit in unterschiedlichen Umgebungen. Der Acti9 iID ist ideal für industrielle Anwendungen und bietet eine mechanische Lebensdauer von 20.000 Zyklen sowie eine elektrische Lebensdauer von 10.000 Zyklen. Er ist ein unverzichtbares Element für moderne elektrische Installationen, die höchste Sicherheitsstandards erfordern.

Produktinfos

Baureihe: Acti9
Produktname: Acti9 iID
Typ: Fehlerstrom-Schutzschalter (FI) iID
Polzahl: 4P
Nennstrom: 80 A
Erdschlussempfindlichkeit: 300 mA
Netzwerktyp: AC
Betriebsbemessungsspannung: 380 - 415 V AC
Erdschluss-Schutzklasse: Typ A
Netzwerkfrequenz: 50/60 Hz
Bemessungs-Isolationsspannung: 500 V AC
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Bedingter Bemessungs-Kurzschlussstrom: 10 kA
Höhe: 91 mm
Breite: 72 mm
Tiefe: 73 mm
Produktgewicht: 0,37 kg
Schutzart (IP): IP20 / IP40
Umgebungstemperatur bei Betrieb: -25…60 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Montageart: DIN-Schiene
Anschlüsse - Klemmen: Doppelklemme Frontseite 1…35 mm² fest, 1…25 mm² flexibel
Drahtabisolierungslänge: 14 mm
Anzugsdrehmoment: 3,5 Nm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22384838
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400|60 V
Bemessungsstrom: 80 A
Bemessungsfehlerstrom: 0.3 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: A
Montageart: EV000242|60
Selektiver-Typ: Ja
Kurzschlussfestigkeit (Icw): 1 kA
Stoßstromfestigkeit: 3 kA
Weitere Details
Frequenz: EV008015|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Ja
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 1|35
Explosionsgeschützt: Nein
Verlustleistung: 5.6
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|60
