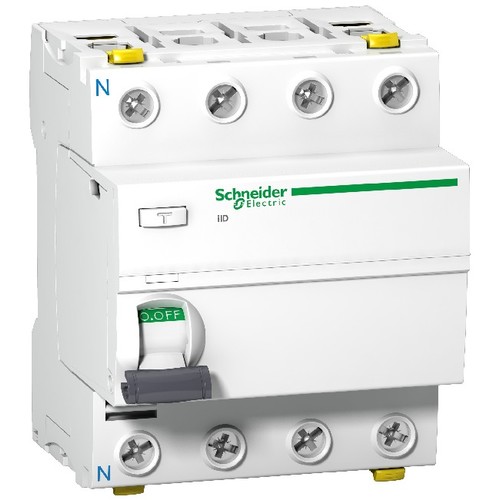

A9Z25463 Schneider E. ACTI9 FI-SCHUTZ- SCHALTER 4P 63A 300MA KL. A SEL.

20832428
4112027
1 Stk
3606480443299
43606480443297
ES
8536201090
Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 63A, Erdschlussempfindlichkeit 300mA, Erdschluss-Schutzklasse Typ A, selektiv, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (¿ 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (¿ 100mA, ¿ 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Selektive Version- für die Sicherstellung der korrekten Unterscheidung zwischen den unterschiedlichen Fehlerstromleistungsschaltern und der Auslösung des Geräts, das dem Defekt am nächsten liegt. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 Fehlerstromschutzschalter A9Z25463 bietet zuverlässigen Schutz mit einem Nennstrom von 63A und einer Erdschlussschutzempfindlichkeit von 300mA. Dieser 4-polige Schalter ist für den Einsatz in AC-Netzen mit einer Betriebsspannung von 400/415 V ausgelegt und erfüllt die Normen IEC/EN 61008-1 sowie IEC/EN 60947-2. Mit einer kompakten Baugröße von 72 mm Breite, 91 mm Höhe und 73 mm Tiefe ist er einfach auf einer DIN-Schiene zu montieren. Der Schutzschalter ist für eine mechanische Lebensdauer von bis zu 20.000 Zyklen ausgelegt und bietet eine hohe Kurzschlussfestigkeit von 10 kA. Dank seiner selektiven Ausführung sorgt er für eine präzise Auslösung im Fehlerfall und schützt somit Ihre elektrischen Anlagen effektiv. Der Acti 9 ist die ideale Wahl für Anwendungen, die höchste Sicherheitsstandards erfordern.

Produktinfos

Baureihe: Acti 9
Polzahl: 4P
Nennstrom: 63 A
Erdschlussschutz: 300 mA
Typ: A (selektiv)
Betriebsbemessungsspannung: 400/415 V AC
Nennisolationsspannung: 500 V AC
Nenn-Impulsstehspannung: 6 kV
Kurzschlussfestigkeit: 10 kA
Netzwerkfrequenz: 50/60 Hz
Höhe: 91 mm
Breite: 72 mm
Tiefe: 73 mm
Produktgewicht: 0.37 kg
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25...60 °C
Umgebungstemperatur (Lagerung): -40...85 °C
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 15000 Zyklen AC 50/60 Hz
Anschlussklemmen: Doppelklemme 1...25 mm² flexibel, 1...35 mm² fest
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22384838
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400|60 V
Bemessungsstrom: 63 A
Bemessungsfehlerstrom: 0.3 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: A
Montageart: EV000242|60
Selektiver-Typ: Ja
Kurzschlussfestigkeit (Icw): 1 kA
Stoßstromfestigkeit: 3 kA
Weitere Details
Frequenz: EV008015|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Ja
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 1|35
Explosionsgeschützt: Nein
Verlustleistung: 3.5
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|60
