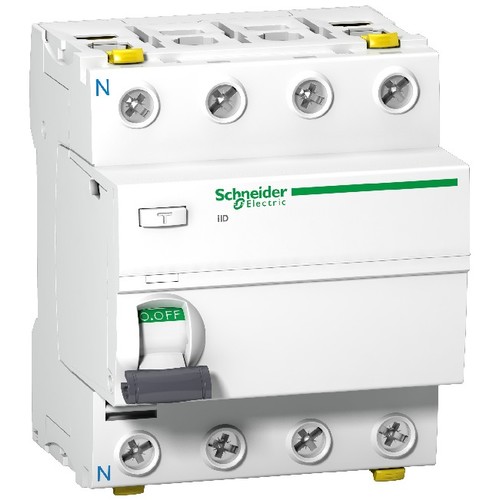

A9Z24480 Schneider E. iID FI Schalter KL.A 4P 80A 300mA

22111320
4112020
1 Stk
3606480443329
43606480443327
ES
8536201090
Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 80A, Erdschlussempfindlichkeit 300mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (¿ 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (¿ 100mA, ¿ 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric FI-Schalter A9Z24480 ist ein hochqualitativer Fehlerstromschutzschalter, der für den Einsatz in elektrischen Installationen konzipiert ist. Mit einer Nennspannung von 400 V und einem Nennstrom von 80 A bietet dieser 4-polige Schalter zuverlässigen Schutz gegen Fehlerströme von bis zu 300 mA. Die Montage erfolgt einfach auf einer DIN-Schiene, und der Schalter ist mit einer frontseitigen Fehlermeldeanzeige ausgestattet, die eine schnelle Diagnose ermöglicht. Der Typ A ist ideal für Anwendungen, bei denen selektiver Schutz erforderlich ist. Die Kurzschlussfestigkeit von 6 kA sorgt für zusätzliche Sicherheit, während die Möglichkeit zur einfachen Entnahme des Geräts bei installierten Phasenschienen die Wartung erleichtert. Dieser FI-Schalter erfüllt die relevanten Normen IEC/EN 61008-1 und IEC/EN 60947-2 und ist VDE-zertifiziert, was ihn zu einer zuverlässigen Wahl für moderne elektrische Systeme macht.

Produktinfos

Polzahl: 4
Bemessungsspannung: 400 V
Bemessungsstrom: 80 A
Bemessungsfehlerstrom: 0,3 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: A
Montageart: DIN-Schiene
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 6 kA
Stoßstromfestigkeit: 0,25 kA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400|60 V
Bemessungsstrom: 80 A
Bemessungsfehlerstrom: 0.3 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: A
Montageart: DIN-Schiene
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 6 kA
Stoßstromfestigkeit: 0.25 kA
Weitere Details
Frequenz: EV008015|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 0|35
Explosionsgeschützt: Nein
Verlustleistung: 5.6
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|60
