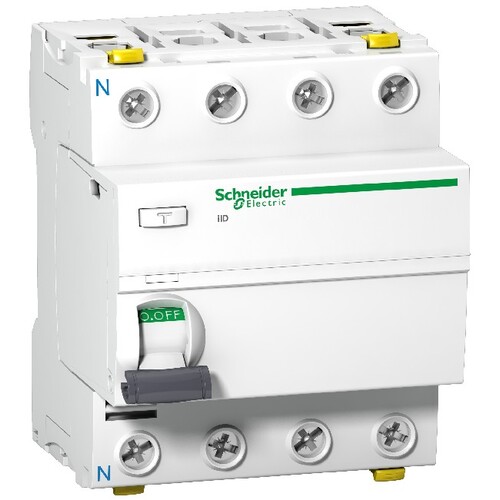

A9Z22440 Schneider E. FI - 4P 40A 100MA KL. A

21514095
4112009
1 Stk
3606480443213
43606480443211
ES
8536201090
Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 100mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (¿ 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (¿ 100mA, ¿ 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 iID Fehlerstromschutzschalter ist ein hochmoderner 4-poliger FI-Schalter mit einem Nennstrom von 40 A und einer Erdschlussempfindlichkeit von 100 mA. Er eignet sich ideal für den Einsatz in industriellen Anwendungen und bietet zuverlässigen Schutz gegen elektrische Fehler. Mit einer Betriebsbemessungsspannung von 380 bis 415 V AC und einer Isolationsspannung von 500 V AC ist dieser Schalter für anspruchsvolle Umgebungen konzipiert. Die Schutzart IP40 gewährleistet eine hohe Widerstandsfähigkeit gegen Staub und Feuchtigkeit. Die kompakte Bauform mit einer Breite von 72 mm und einer Tiefe von 73 mm ermöglicht eine einfache Montage auf Hutschienen. Der Acti 9 iID erfüllt die Normen IEC/EN 61008-1 und IEC/EN 60947-2 und ist somit eine sichere Wahl für Ihre elektrischen Installationen.

Produktinfos

Baureihe: Acti 9
Produktname: Acti 9 iID
Produktart: Fehlerstromschutzschalter (FI)
Polzahl: 4P
Nennstrom [In]: 40 A
Erdschlussempfindlichkeit: 100 mA
Erdschluss-Schutzklasse: Type A
Betriebsbemessungsspannung [Ue]: 380...415 V AC
Nennunterbr.- u. Auslös.-Kap. [Idm]: 1500 A
Betriebsfrequenz: 50/60 Hz
Isolationsspannung [Ui]: 500 V AC
Schutzart (IP): IP40 / IP20
Breite: 72 mm
Tiefe: 73 mm
Produktgewicht: 0,37 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 15000 Zyklen AC-1
Montagevariante: Schraubklemmen
Montagehalterung: Hutschiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400|60 V
Bemessungsstrom: 40 A
Bemessungsfehlerstrom: 0.1 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: A
Montageart: EV000242|60
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 1 kA
Stoßstromfestigkeit: 0.25 kA
Weitere Details
Frequenz: EV008015|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 0|35
Explosionsgeschützt: Nein
Verlustleistung: 3.8
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|60
