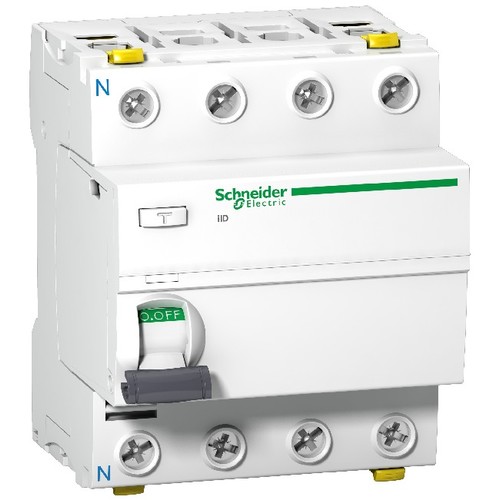

A9Z21463 Schneider E. ACTI9 FI-Schutz- Schalter FI-4P 63A 30MA 63/4/0,03

10018701
4112002
1 Stk
3606480443251
43606480443259
ES
8536201090
Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 63A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (¿ 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (¿ 100mA, ¿ 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 FI-Schutzschalter iID ist ein hochentwickelter Fehlerstromschutzschalter, der für den Einsatz in modernen elektrischen Installationen konzipiert wurde. Mit einer Nennstromstärke von 63 A und einer Erdschlussempfindlichkeit von 30 mA bietet er zuverlässigen Schutz gegen elektrische Fehler und sorgt für Sicherheit im Betrieb. Der Schalter ist vierpolig (4P) und unterstützt eine Betriebsbemessungsspannung von 380 bis 415 V AC. Dank seiner kompakten Abmessungen von 91 mm Höhe, 72 mm Breite und 73 mm Tiefe ist er ideal für die Montage auf DIN-Schienen geeignet. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Mit einer mechanischen Lebensdauer von bis zu 20.000 Zyklen und einer elektrischen Lebensdauer von 15.000 Zyklen ist der Acti9 iID eine langlebige und zuverlässige Wahl für jede Elektroinstallation.

Produktinfos

Baureihe: Acti9
Produktname: Acti9 iID
Produkt- oder Komponententyp: Fehlerstrom-Schutzschalter (FI)
Anzahl der Pole: 4P
Nennstrom [In]: 63 A
Erdschlussempfindlichkeit: 30 mA
Netzwerktyp: AC
Betriebsbemessungsspannung [Ue]: 380 - 415 V AC
Bemessungs-Isolationsspannung [Ui]: 500 V AC
Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
Montagemodus: DIN-Schiene
Höhe: 91 mm
Breite: 72 mm
Tiefe: 73 mm
Produktgewicht: 0,37 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer AC-1: 15000 Zyklen
Schutzart (IP): IP20 (modular) / IP40
Umgebungstemperatur bei Betrieb: -25…60 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Kurzschlussfestigkeit (Icw): 10 kA
Stoßstromfestigkeit: 0,25 kA
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22384838
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 400|60 V
Bemessungsstrom: 63 A
Bemessungsfehlerstrom: 0.03 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: A
Montageart: EV000242|60
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 1 kA
Stoßstromfestigkeit: 0.25 kA
Weitere Details
Frequenz: EV008015|60
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 0|35
Explosionsgeschützt: Nein
Verlustleistung: 3.5
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|60
