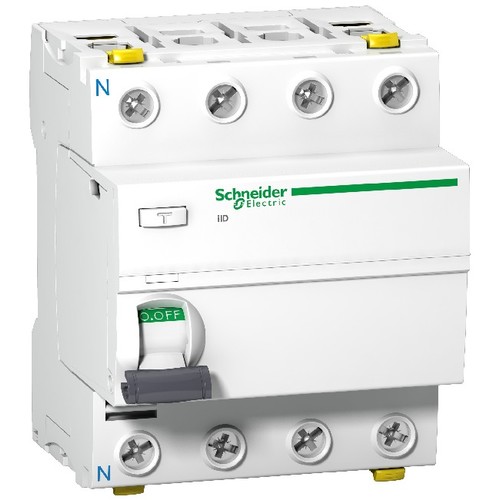

A9Z12463 Schneider E. ACTI9 FI-SCHUTZ- SCHALTER 4P 63A 100MA KL.AC

20833058
1861522
1 Stk
3606480442438
43606480442436
ES
8536201090
weitere Infos weitere Infos ausblenden
Schneider Elec.
A9Z12463
beantwortete(n) Fragen weitere Varianten
Dieser Acti9 iID ist ein modularer und zuverlässiger Doppelanschluss-Fehlerstromschutzschalter (RCCB). Es handelt sich um einen 4P-Leistungsschalter mit einem Bemessungsstrom von 63A In, einer Empfindlichkeit von 100mA und einer Schutzklasse vom Typ AC. Dieses Produkt schützt vor elektrischem Schlag durch indirekten Kontakt und vor Brandgefahr. Er übernimmt die Funktion der Unterbrechung von Stromkreisen im Falle eines Erdschlusses. Die einzigartige Visitrip-Anzeige verkürzt die Eingriffszeit, indem sie das fehlerhafte Gerät mit einer mechanischen Anzeige auf der Vorderseite anzeigt. Dieses Produkt verfügt außerdem über ein VisiSafe-Fenster mit einem grünen Streifen auf dem Kipphebel, der die vollständige Öffnung der Pole anzeigt und eine nachgeschaltete Wartung ermöglicht. Dieses Produkt ist konform mit der Norm EN/IEC 61008-1. Das (Im/I¿m) Bemessungsausschalt- und Einschaltkurzschlussvermögen beträgt 1500A. Der (Inc/I¿c) bedingte Bemessungskurzschlussstrom beträgt 10 kA. Die mechanische Lebensdauer geht bis zu 20000 Zyklen und die elektrische Lebensdauer bis zu 15000 Zyklen. Die Ue-Betriebsspannung beträgt 380VAC bis 415VAC. Die Ui-Bemessungsisolationsspannung beträgt 500VAC. Die Bemessungs-Stoßspannung Uimp beträgt 6kV. Die Frequenz beträgt 50Hz oder 60Hz. Sie ist für die Montage auf DIN-Schienen geeignet. Die Breite im 9-mm-Raster beträgt 8. Die Farbe des Produkts ist weiß (RAL9003). Die Abmessungen sind (B) 72mm x (H) 91mm x (T) 73mm. Das Gewicht beträgt 0,37 kg. Es hat die Schutzart IP20 (gemäß IEC/EN 60529) und wird zu IP40, wenn es in einem modularen Gehäuse untergebracht ist. Die Betriebstemperatur liegt zwischen -5°C und 60°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 FI-Schutzschalter A9Z12463 ist ein hochmoderner Fehlerstromschutzschalter, der für den Einsatz in Wohn- und Gewerbeinstallationen konzipiert wurde. Mit einer Nennspannung von 415 V und einem Nennstrom von 63 A bietet er zuverlässigen Schutz vor elektrischen Schlägen und Brandgefahr. Der Schalter verfügt über eine Empfindlichkeit von 100 mA und ist mit einem 4-poligen Design ausgestattet, das eine einfache Integration in bestehende Systeme ermöglicht. Dank seiner robusten Bauweise und der Schutzart IP20 ist er für die Montage auf DIN-Schienen geeignet und bietet eine hohe Kurzschlussfestigkeit von 6 kA. Die Betriebstemperatur reicht von -5°C bis 60°C, was ihn ideal für verschiedene Umgebungen macht. Mit einer mechanischen Lebensdauer von bis zu 20.000 Zyklen und einer elektrischen Lebensdauer von 15.000 Zyklen ist dieser FI-Schutzschalter eine zuverlässige Wahl für jeden Elektroinstallateur.

Produktinfos

Polzahl: 4
Bemessungsspannung: 415 V
Bemessungsstrom: 63 A
Bemessungsfehlerstrom: 100 mA
Breite in Teilungseinheiten: 4 TE
Fehlerstrom-Typ: AC
Montageart: DIN-Schiene
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 6 kA
Stoßstromfestigkeit: 0,25 kA
Betriebstemperatur: -5°C bis +60°C
Lagertemperatur: -40°C bis +85°C
Abmessungen (B x H x T): 72 mm x 91 mm x 73 mm
Gewicht: 0,37 kg
Schutzart: IP20 (IP40 in Gehäuse)
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22384838
Preisanzeige nur nach Anmeldung
10103401
Preisanzeige nur nach Anmeldung
20832659
Preisanzeige nur nach Anmeldung
10018701
Preisanzeige nur nach Anmeldung
21030927
Preisanzeige nur nach Anmeldung
10019485
Preisanzeige nur nach Anmeldung
10018715
Preisanzeige nur nach Anmeldung
21032935
Preisanzeige nur nach Anmeldung
10103443
Preisanzeige nur nach Anmeldung
20832414
Preisanzeige nur nach Anmeldung
20832834
Preisanzeige nur nach Anmeldung
10018750
Preisanzeige nur nach Anmeldung
10018708
Preisanzeige nur nach Anmeldung
20823909
Preisanzeige nur nach Anmeldung
21222734
Preisanzeige nur nach Anmeldung
20832393
Preisanzeige nur nach Anmeldung
10103422
Preisanzeige nur nach Anmeldung
21036100
Preisanzeige nur nach Anmeldung
21222727
Preisanzeige nur nach Anmeldung
21044226
Preisanzeige nur nach Anmeldung
20832421
Preisanzeige nur nach Anmeldung
20832680
Preisanzeige nur nach Anmeldung
10019499
Preisanzeige nur nach Anmeldung
20823916
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

20833226
Preisanzeige nur nach Anmeldung
21222769
Preisanzeige nur nach Anmeldung
21032935
Preisanzeige nur nach Anmeldung
20833499
Preisanzeige nur nach Anmeldung
20833562
Preisanzeige nur nach Anmeldung
21224106
Preisanzeige nur nach Anmeldung
20833212
Preisanzeige nur nach Anmeldung
20852455
Preisanzeige nur nach Anmeldung
20833527
Preisanzeige nur nach Anmeldung
20833534
Preisanzeige nur nach Anmeldung
20833555
Preisanzeige nur nach Anmeldung
01141763
Preisanzeige nur nach Anmeldung
01342936
Preisanzeige nur nach Anmeldung
01019306
Preisanzeige nur nach Anmeldung
21224358
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 415|60 V
Bemessungsstrom: 63 A
Bemessungsfehlerstrom: 0.1 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: AC
Montageart: EV000242|60
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 0 kA
Stoßstromfestigkeit: 0.25 kA
Weitere Details
Frequenz: EV008015|60
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Einbautiefe: 44 mm
Kurzzeitverzögerter Typ: Nein
Spannungsart: EV000460|25
Bemessungsisolationsspannung Ui: 500
Verschmutzungsgrad: 3
RAL-Nummer (ähnlich): 0|35
Explosionsgeschützt: Nein
Verlustleistung: 3.5
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -5|60
