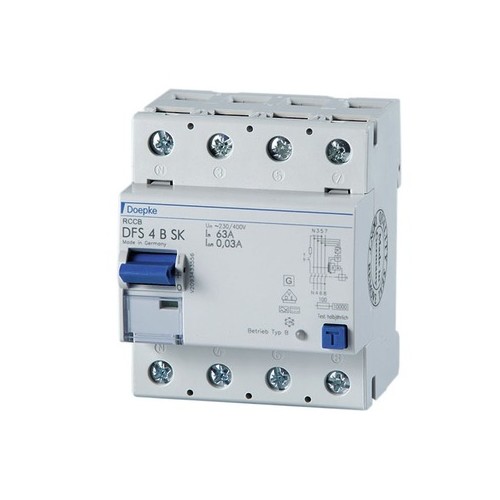

09146998 DOEPKE DFS4 063-4/0,30-B SK FI-Schutzschalter allstroms. 63A 4-pol.

21596472
1285874
1 Stk
4014712148666
DE
85363030
09146998
beantwortete(n) Fragen weitere Varianten
DFS4 063-4/0,30-B SK
Anmerkungen zur LIMMERT-KI

Der DOEPKE DFS4 063-4/0,30-B SK ist ein hochentwickelter Fehlerstromschutzschalter (RCCB) mit einer Nennstromstärke von 63 A und einem Fehlerstrom von 0,3 A. Dieser allstromsensitiven Typ B Schalter bietet umfassenden Schutz gegen Fehlerströme mit Frequenzen bis zu 150 kHz und ist ideal für den Einsatz in gewerblichen und industriellen Installationen. Mit einer kompakten Bauweise von 72 mm Breite, 85 mm Höhe und 75 mm Tiefe ist der Schalter für die Montage auf DIN-Schienen konzipiert. Er verfügt über eine hohe Kurzschlussfestigkeit von 10 kA und eine robuste Bauweise aus Thermoplast, die für den Einsatz in normalen Umgebungsbedingungen geeignet ist. Der DFS4 ist mit großen Doppelstockklemmen ausgestattet, die eine einfache Verdrahtung ermöglichen und unterstützt eine Vielzahl von Leiterquerschnitten. Seine zuverlässige Leistung und hohe Immunität gegenüber Störungen machen ihn zur idealen Wahl für Anwendungen in der Leistungselektronik und anderen kritischen Stromversorgungen.

Produktinfos

Polzahl: 4
Fehlerstromtyp: B
Auslösekennlinientyp: SK
Bemessungsstrom (AC): 63 A
Bemessungsfehlerstrom IΔn: 0,3 A
min. Arbeitsspannungsbereich: 200 V
max. Arbeitsspannungsbereich: 440 V
Nichtauslösezeit: 10 ms
Auslösefrequenz: 0 Hz ... 150 kHz
maximale Abschaltzeiten 1 · IΔn: ≤ 300 ms
maximale Abschaltzeiten 5 · IΔn: ≤ 40 ms
Eigenverbrauch: max. 2,2 W
maximale Anzahl Leiter pro Klemme: 2
Anschlussquerschnitt eindrähtig: 1,5 mm² ... 50 mm²
Anschlussquerschnitt feindrähtig: 1,5 mm² ... 50 mm²
Anschlussquerschnitt mehrdrähtig: 1,5 mm² ... 50 mm²
Anzugsdrehmoment: 2,5 Nm ... 3 Nm
Breite: 72 mm
Höhe: 85 mm
Tiefe: 75 mm
Gehäusematerial: Thermoplast
Schutzart: IP20 (eingebaut: IP40)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 4
Bemessungsspannung: 440 V
Bemessungsstrom: 63 A
Bemessungsfehlerstrom: 0.3 A
Breite in Teilungseinheiten: 4
Fehlerstrom-Typ: B
Montageart: DIN-Schiene (REG)
Selektiver-Typ: Nein
Kurzschlussfestigkeit (Icw): 10 kA
Stoßstromfestigkeit: 3 kA
Weitere Details
Bemessungsabschaltvermögen nach IEC 60947-2: 0.63 kA
Frequenz: 50 Hz
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Baugröße (nach DIN 43880): 4
Einbautiefe: 69 mm
Kurzzeitverzögerter Typ: Ja
