RE22R1MYMR Schneider E. RE22 ZEITREL MULTIFUNKTION 1W

26572225
8673107
1 Stk
3606480792434
43606480792432
ID
8536490099

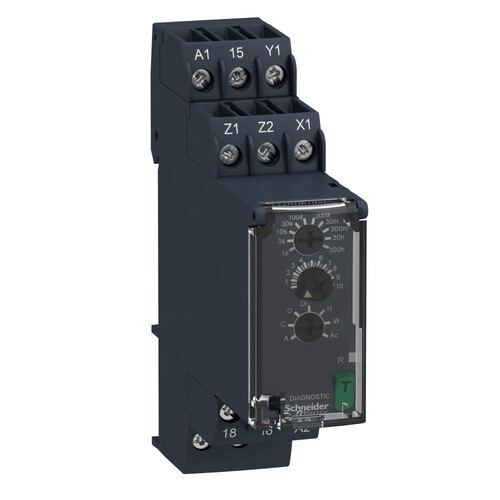

Zelio Time. Elektronisches Multifunktions-Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über 18 Zeitfunktionen. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schaltet ein Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Anmerkungen zur LIMMERT-KI

Das RE22R1MYMR von Schneider Electric ist ein hochmodernes Multifunktionszeitrelais aus der Zelio Time-Serie. Es bietet eine flexible Zeitverzögerung von 0,05 Sekunden bis zu 300 Stunden und ist für eine Nennhilfsspannung von 24 bis 240 V AC/DC geeignet. Mit einem Nennausgangsstrom von 8 A und einem digitalen Relaisausgang ist es ideal für die Steuerung von Automatisierungsanwendungen. Das Gerät verfügt über 18 verschiedene Zeitfunktionen, die über einen Drehknopf und externe Potenziometer eingestellt werden können. Die Schraubklemmen ermöglichen eine einfache Installation, während das kompakte Design von nur 22,5 mm Breite eine Montage auf Hutschienen ermöglicht. LED-Anzeigen und ein Diagnoseschalter erleichtern die Überwachung und den Test des Ausgangsrelais. Dieses Zeitrelais ist eine zuverlässige Lösung für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Produktserie: Zelio Time
Modulart: Modulares Zeitrelais
Digitaler Ausgang: Relais
Kurzbezeichnung: RE22
Nennausgangsstrom: 8 A
Typ der Kontakte: 1Ö/1S zeitgesteuerter Kontakt, cadmiumfrei
Zeitverzögerungsbereich: 0,05 s - 300 h
Nennhilfsspannung: 24-240 V AC/DC bei 50/60 Hz
Eingangsspannung: <= 2,4 V
Spannungsbereich: 0,85...1,1 Us
Netzfrequenz: 50...60 Hz (+/- 5 %)
Anschlussklemmen: Schraubklemmen für 0,2-3,3 mm², AWG 20-24
Anzugsmoment: 0,6...1 Nm
Baugröße: 22,5 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
Bemessungssteuerspeisespannung DC: 24|240 V
Zeitbereich: 0.05|1080000 s
Spannungsart zur Betätigung: AC/DC
Funktion ansprechverzögert: 1|240
Funktion rückfallverzögert: Ja
Funktion einschaltwischend: Ja
Funktion ausschaltwischend: Nein
Funktion Stern/Dreieck: Nein
Funktion Impulsformend: 0|240
Funktion blinkend mit Pause beginnend, Festzeit: Ja
Funktion taktend mit Pause beginnend, variabel: 0|240
Funktion blinkend mit Impuls beginnend, Festzeit: Ja
Funktion taktend mit Impuls beginnend, variabel: 0|240
Weitere Details
Ausführung des elektrischen Anschlusses: EV000415|1080000
Fernbedienung möglich: Nein
Nur für Fernbedienung geeignet: Nein
Aufsteckbar auf Schütz: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
Anzahl der Ausgänge, unverzögert, Öffner: 0|240
Anzahl der Ausgänge, unverzögert, Schließer: 0
Anzahl der Ausgänge, unverzögert, Wechsler: 0
Anzahl der Ausgänge, verzögert, Öffner: 1
Anzahl der Ausgänge, verzögert, Schließer: 1
Anzahl der Ausgänge, verzögert, Wechsler: 1
Ausgänge, umschaltbar verzögert/unverzögert: 0|240
Mit Halbleiterausgang: Nein
Breite: 22.5 mm
Höhe: 90 mm
Tiefe: 73 mm
Nennstrom: 8
Max. Einschaltstrom: 0
Komplettgerät mit Sockel: Ja
Werkstoff der Kontaktbeschichtung: 0
Schutzart (IP): 0
Geeignet für Hutschienenmontage: Ja
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 1
Betriebsspannung DC: 1
Schutzart (RT) nach IEC 61810-7: 0
Geeignet für Frontmontage: Nein
