  6. RE22R1MLMR Schneider E. RE22 ZEITREL BLINKER (ASYM) 1W

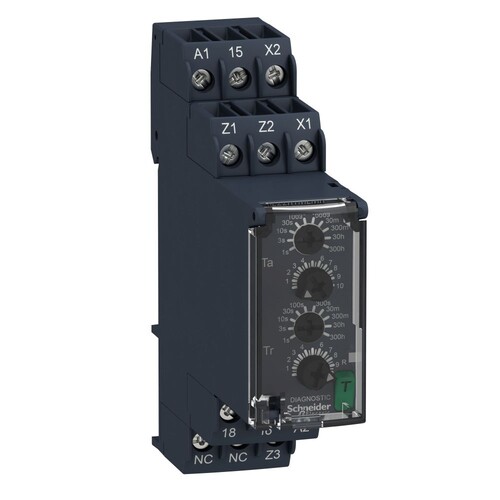

RE22R1MLMR Schneider E. RE22 ZEITREL BLINKER (ASYM) 1W

26677323
8673106
1 Stk
3606480792441
43606480792449
73606480792440
ID
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
RE22R1MLMR
beantwortete(n) Fragen weitere Varianten
HARMONY Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion asymmetrisches Blinker (Zeiten einzeln einstellbar), impuls- oder pausebeginnend, sowie die auch die Möglichkeit zur Summierung von Kontaktunterbrechungen bietet. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schaltet ein Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das RE22R1MLMR von Schneider Electric ist ein modulares Zeitrelais der Baureihe Harmony, das für asymmetrisches Blinken konzipiert ist. Mit einem Zeitverzögerungsbereich von 0,05 Sekunden bis zu 300 Stunden und einer Nennausgangsstromstärke von 8 A bietet dieses Gerät eine hohe Flexibilität für verschiedene Anwendungen. Es unterstützt eine Betriebsspannung von 24 bis 240 V AC/DC und ist mit einem selbstlöschenden Gehäuse ausgestattet, das den Anforderungen der Schutzart IP40 entspricht. Die einfache Installation erfolgt über Schraubklemmen, und die Temperaturbeständigkeit reicht von -20 bis 60 °C. Mit einer Breite von nur 22,5 mm ist das Zeitrelais ideal für die Montage auf einer DIN-Schiene geeignet und bietet eine zuverlässige Lösung für Automatisierungsanwendungen.

Produktinfos

Blinker: asymmetrisch
Zeitverzögerungsbereich: 0,05 s - 300 h
Nennausgangsstrom: 8 A
Ausgangstyp: 1 Wechslerkontakt (zeitgesteuerter Kontakt) cadmiumfrei
Bemessungsbetriebsspannung: 24 - 240 V AC/DC
Netzfrequenz: 50 - 60 Hz
Anschlüsse: Schraubklemmen, 1 x 0,5 - 3,3 mm², 2 x 0,5 - 2,5 mm², 1 x 0,2 - 2,5 mm², 2 x 0,2 - 1,5 mm²
Gehäusematerial: Selbstlöschend
Temperaturbereich: -20 bis 60 °C
Schutzart (IP): IP40 (Gehäuse), IP50 (Vorderseite), IP20 (Klemmen)
Breite: 22,5 mm
Produktgewicht: 0,1 kg
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    02026432
    Preisanzeige nur nach Anmeldung
    31618707
    Preisanzeige nur nach Anmeldung
    24891343
    Preisanzeige nur nach Anmeldung
    23891939
    Preisanzeige nur nach Anmeldung
    20232674
    Preisanzeige nur nach Anmeldung
    21082769
    Preisanzeige nur nach Anmeldung
    02026453
    Preisanzeige nur nach Anmeldung
    23405970
    Preisanzeige nur nach Anmeldung
    01342922
    Preisanzeige nur nach Anmeldung
    01342950
    Preisanzeige nur nach Anmeldung
    01342999
    Preisanzeige nur nach Anmeldung
    21223301
    Preisanzeige nur nach Anmeldung
    21024893
    Preisanzeige nur nach Anmeldung
    24922619
    Preisanzeige nur nach Anmeldung
    01343006
    Preisanzeige nur nach Anmeldung
    01343013
    Preisanzeige nur nach Anmeldung
    01342943
    Preisanzeige nur nach Anmeldung
    23348087
    Preisanzeige nur nach Anmeldung
    26646411
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
    Bemessungssteuerspeisespannung DC: 24|240 V
    Zeitbereich: 0.05|1080000 s
    Spannungsart zur Betätigung: AC/DC
    Funktion ansprechverzögert: 0|240
    Funktion rückfallverzögert: 0|240
    Funktion einschaltwischend: Nein
    Funktion ausschaltwischend: Nein
    Funktion Stern/Dreieck: Nein
    Funktion Impulsformend: 0|240
    Funktion blinkend mit Pause beginnend, Festzeit: Nein
    Funktion taktend mit Pause beginnend, variabel: 1|240
    Funktion blinkend mit Impuls beginnend, Festzeit: Nein
    Funktion taktend mit Impuls beginnend, variabel: 1|240
    Weitere Details
    Ausführung des elektrischen Anschlusses: EV000415|1080000
    Fernbedienung möglich: Nein
    Nur für Fernbedienung geeignet: Nein
    Aufsteckbar auf Schütz: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
    Anzahl der Ausgänge, unverzögert, Öffner: 0
    Anzahl der Ausgänge, unverzögert, Schließer: 0
    Anzahl der Ausgänge, unverzögert, Wechsler: 0
    Anzahl der Ausgänge, verzögert, Öffner: 1
    Anzahl der Ausgänge, verzögert, Schließer: 1
    Anzahl der Ausgänge, verzögert, Wechsler: 1
    Ausgänge, umschaltbar verzögert/unverzögert: 0|240
    Mit Halbleiterausgang: Nein
    Breite: 22.5 mm
    Höhe: 90 mm
    Tiefe: 73 mm
    Nennstrom: 8
    Max. Einschaltstrom: 0
    Komplettgerät mit Sockel: Ja
    Werkstoff der Kontaktbeschichtung: 0
    Schutzart (IP): 1
    Geeignet für Hutschienenmontage: Ja
    Betriebsspannung AC 50 Hz: 1
    Betriebsspannung AC 60 Hz: 0
    Betriebsspannung DC: 0
    Schutzart (RT) nach IEC 61810-7: 0
    Geeignet für Frontmontage: Nein
