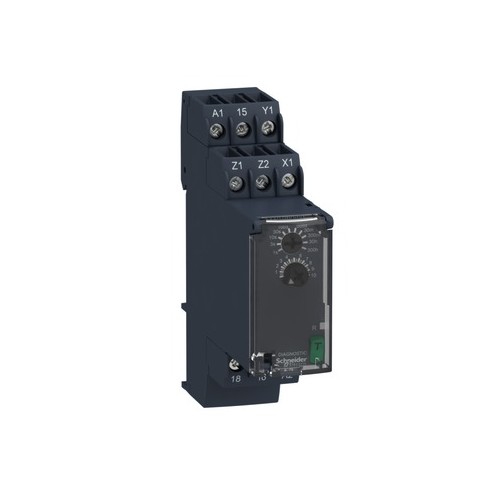

RE22R1MAMR Schneider E. RE22 ZEITREL ANSPRECHVERZOEGERT 1W

23891939
8673104
1 Stk
3606480792427
43606480792425
73606480792426
ID
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
RE22R1MAMR
beantwortete(n) Fragen weitere Varianten
Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über eine Zeitfunktion, die auch die Möglichkeit zur Summierung von Kontaktunterbrechungen bietet, und schaltet am Ausgang einen Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das RE22R1MAMR von Schneider Electric ist ein hochmodernes elektronisches Zeitrelais, das speziell für Automatisierungsanwendungen entwickelt wurde. Mit einer kompakten Bauform von 22,5 mm eignet es sich ideal für die Montage auf Hutschienen. Das Relais bietet eine ansprechverzögerte Funktion mit einem Zeitbereich von 0,05 Sekunden bis zu 300 Stunden. Es kann mit einer Bemessungssteuerspeisespannung von 24 V bis 240 V betrieben werden, sowohl in AC als auch in DC. Der Ausgang besteht aus einem CO Kontakt, der mit bis zu 8 A belastbar ist. Die Bedienung erfolgt über leicht zugängliche Bedienelemente, die unter einer Klarsichtabdeckung geschützt sind. Eine LED-Anzeige informiert über den aktuellen Zustand des Relais, während ein Diagnoseschalter das Testen der Gesamtanwendung erleichtert. Dieses Zeitrelais ist die perfekte Lösung für eine Vielzahl von industriellen Steuerungsanwendungen.

Produktinfos

Funktion: Ansprechverzögert
Bemessungssteuerspeisespannung AC: 24 V - 240 V
Bemessungssteuerspeisespannung DC: 24 V - 240 V
Zeitbereich: 0,05 s - 1080000 s
Spannungsart zur Betätigung: AC/DC
Anzahl der Kontakte: 1 CO Kontakt
Nennstrom: 8 A
Bauform: 22,5 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02026432
Preisanzeige nur nach Anmeldung
02026446
Preisanzeige nur nach Anmeldung
23891932
Preisanzeige nur nach Anmeldung
24891343
Preisanzeige nur nach Anmeldung
26677323
Preisanzeige nur nach Anmeldung
01373267
Preisanzeige nur nach Anmeldung
20232674
Preisanzeige nur nach Anmeldung
28216840
Preisanzeige nur nach Anmeldung
21232576
Preisanzeige nur nach Anmeldung
21990762
Preisanzeige nur nach Anmeldung
23405970
Preisanzeige nur nach Anmeldung
21223301
Preisanzeige nur nach Anmeldung
02026453
Preisanzeige nur nach Anmeldung
21024893
Preisanzeige nur nach Anmeldung
24922619
Preisanzeige nur nach Anmeldung
26646411
Preisanzeige nur nach Anmeldung
23348087
Preisanzeige nur nach Anmeldung
20257006
Preisanzeige nur nach Anmeldung
02189147
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
Bemessungssteuerspeisespannung DC: 24|240 V
Zeitbereich: 0.05|1080000 s
Spannungsart zur Betätigung: AC/DC
Funktion ansprechverzögert: 1|240
Funktion rückfallverzögert: Nein
Funktion einschaltwischend: Nein
Funktion ausschaltwischend: Nein
Funktion Stern/Dreieck: Nein
Funktion Impulsformend: 0|240
Funktion blinkend mit Pause beginnend, Festzeit: Nein
Funktion taktend mit Pause beginnend, variabel: 0|240
Funktion blinkend mit Impuls beginnend, Festzeit: Nein
Funktion taktend mit Impuls beginnend, variabel: 0|240
Weitere Details
Ausführung des elektrischen Anschlusses: EV000415|1080000
Fernbedienung möglich: Nein
Nur für Fernbedienung geeignet: Nein
Aufsteckbar auf Schütz: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
Anzahl der Ausgänge, unverzögert, Öffner: 0|240
Anzahl der Ausgänge, unverzögert, Schließer: 0
Anzahl der Ausgänge, unverzögert, Wechsler: 0
Anzahl der Ausgänge, verzögert, Öffner: 1
Anzahl der Ausgänge, verzögert, Schließer: 1
Anzahl der Ausgänge, verzögert, Wechsler: 1
Ausgänge, umschaltbar verzögert/unverzögert: 0|240
Mit Halbleiterausgang: Nein
Breite: 22.5 mm
Höhe: 90 mm
Tiefe: 73 mm
Nennstrom: 8
Max. Einschaltstrom: 0
Komplettgerät mit Sockel: Ja
Werkstoff der Kontaktbeschichtung: 0
Schutzart (IP): 0
Geeignet für Hutschienenmontage: Ja
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 0
Betriebsspannung DC: 1
Schutzart (RT) nach IEC 61810-7: 0
Geeignet für Frontmontage: Nein
