  6. RE22R1CMR Schneider E. RE22 ZEITREL RUECKFALLVERZOEGERT 1W

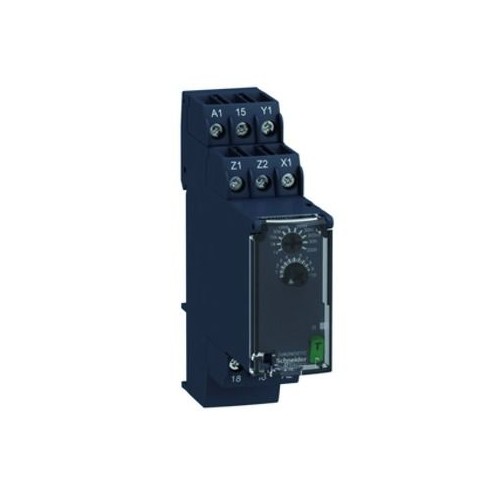

RE22R1CMR Schneider E. RE22 ZEITREL RUECKFALLVERZOEGERT 1W

24891343
8673100
1 Stk
3606480792397
43606480792395
ID
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
RE22R1CMR
beantwortete(n) Fragen weitere Varianten
HARMONY Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion Rückfallverzögerung, die auch die Möglichkeit zur Summierung von Kontaktunterbrechungen bietet. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schaltet ein Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Schneider Electric RE22R1CMR Zelio Zeitrelais ist ein modulares Zeitrelais, das für eine Vielzahl von Automatisierungsanwendungen konzipiert ist. Mit einer Rückfallverzögerung von 0,05 Sekunden bis zu 300 Stunden und einer Nennspannung von 24 bis 240 VAC/DC ist es äußerst flexibel und vielseitig einsetzbar. Der digitale Ausgang kann mit bis zu 8 A belastet werden, und die Einstellungen erfolgen über einen leicht zugänglichen Drehknopf und Diagnosetasten. Das Gehäuse ist selbstverlöschend und erfüllt die Schutzarten IP20, IP40 und IP50, was es für den Einsatz in unterschiedlichen Umgebungen geeignet macht. Die Schraubklemmen ermöglichen eine einfache Verdrahtung, während die LED-Anzeigen den Betriebszustand klar anzeigen. Dieses Zeitrelais ist ideal für anspruchsvolle Anwendungen in der Industrie und bietet höchste Zuverlässigkeit und Präzision.

Produktinfos

Rückfallverzögerung: 0,05 s - 300 h
Nennspannung: 24-240 V AC/DC
Nennausgangsstrom: 8 A
Kontaktart: 1 W, cadmiumfrei
Zeitverzögerungsbereich: 0,05-300 h
Betätigungsart: Drehknopf, Diagnosetaste, externes Potenziometer
Auslöseeingangsspannung: <= 2,4 V
Spannungsbereich: 0,85-1,1 Us
Netzfrequenz: 50...60 Hz (+/- 5 %)
Anschlüsse: Schraubklemmen, 1 x 0,5-1 x 3,3 mm², AWG 20...AWG 12; 2 x 0,5-2 x 2,5 mm², AWG 20...AWG 14
Gehäusematerial: Selbstverlöschend
Temperaturdrift: +/- 0,05 %/°C
Einschaltverzögerung: < 100 ms
Maximale Leistungsaufnahme: 3 VA bei 240 V AC
Maximaler Energieverbrauch: 1,5 W bei 240 V DC
Maximale Schaltspannung: 250 V AC
Schutzart (IP): IP20 (Klemmen), IP40 (Gehäuse), IP50 (Vorderseite)
Umgebungstemperatur bei Betrieb: -20 bis 60 °C
Umgebungstemperatur bei Lagerung: -40 bis 70 °C
Produktgewicht: 0,1 kg
Montage: 35 mm DIN-Schiene
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    23891939
    Preisanzeige nur nach Anmeldung
    26677323
    Preisanzeige nur nach Anmeldung
    23348087
    Preisanzeige nur nach Anmeldung
    28216840
    Preisanzeige nur nach Anmeldung
    21232576
    Preisanzeige nur nach Anmeldung
    21990762
    Preisanzeige nur nach Anmeldung
    23405970
    Preisanzeige nur nach Anmeldung
    21223301
    Preisanzeige nur nach Anmeldung
    02026453
    Preisanzeige nur nach Anmeldung
    21024893
    Preisanzeige nur nach Anmeldung
    02026432
    Preisanzeige nur nach Anmeldung
    24922619
    Preisanzeige nur nach Anmeldung
    26646411
    Preisanzeige nur nach Anmeldung
    20232674
    Preisanzeige nur nach Anmeldung
    02189147
    Preisanzeige nur nach Anmeldung
    02189154
    Preisanzeige nur nach Anmeldung
    20257006
    Preisanzeige nur nach Anmeldung
    02057400
    Preisanzeige nur nach Anmeldung
    02026474
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
    Bemessungssteuerspeisespannung DC: 24|240 V
    Zeitbereich: 0.05|1080000 s
    Spannungsart zur Betätigung: AC/DC
    Funktion ansprechverzögert: 0|240
    Funktion rückfallverzögert: 1|240
    Funktion einschaltwischend: Nein
    Funktion ausschaltwischend: Nein
    Funktion Stern/Dreieck: Nein
    Funktion Impulsformend: 0|240
    Funktion blinkend mit Pause beginnend, Festzeit: Nein
    Funktion taktend mit Pause beginnend, variabel: 0|240
    Funktion blinkend mit Impuls beginnend, Festzeit: Nein
    Funktion taktend mit Impuls beginnend, variabel: 0|240
    Weitere Details
    Ausführung des elektrischen Anschlusses: EV000415|1080000
    Fernbedienung möglich: Nein
    Nur für Fernbedienung geeignet: Nein
    Aufsteckbar auf Schütz: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
    Anzahl der Ausgänge, unverzögert, Öffner: 0
    Anzahl der Ausgänge, unverzögert, Schließer: 0
    Anzahl der Ausgänge, unverzögert, Wechsler: 0
    Anzahl der Ausgänge, verzögert, Öffner: 1
    Anzahl der Ausgänge, verzögert, Schließer: 1
    Anzahl der Ausgänge, verzögert, Wechsler: 1
    Ausgänge, umschaltbar verzögert/unverzögert: 0|240
    Mit Halbleiterausgang: Nein
    Breite: 22.5 mm
    Höhe: 90 mm
    Tiefe: 73 mm
    Nennstrom: 8
    Max. Einschaltstrom: 0
    Komplettgerät mit Sockel: Ja
    Werkstoff der Kontaktbeschichtung: 0
    Schutzart (IP): 0
    Geeignet für Hutschienenmontage: Ja
    Betriebsspannung AC 50 Hz: 1
    Betriebsspannung AC 60 Hz: 0
    Betriebsspannung DC: 0
    Schutzart (RT) nach IEC 61810-7: 0
    Geeignet für Frontmontage: Nein
