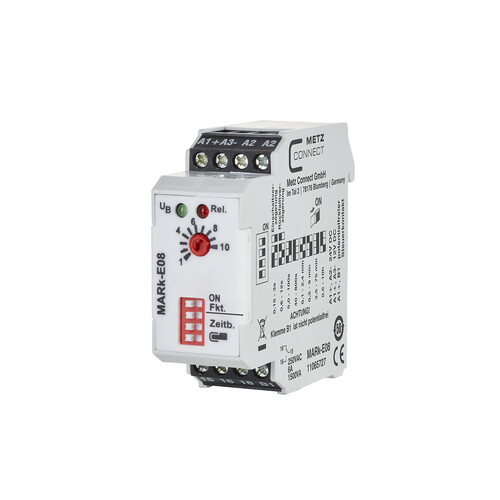

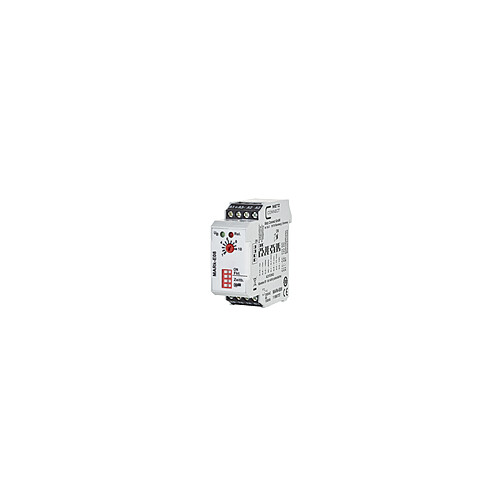

11065727 BTR MARK-E08 Zeitrelais VE 12-24V

20648621
4185710
1 Stk
4250184122883
DE
85364900
Multifunktions-Zeitrelais mit eingebauten Kodierschaltern zur Funktionseinstellung. Zeiteinstellung erfolgt über ein lineares Potentiometer an einer Relativskala.Anschluss mit Schraubklemmen, Acht einstellbare Zeitbereiche von 0,15 s bis 10 h, Zwei Funktionen einstellbar, 1. Einschaltverzögert, 2. Rückfallverzögert
Anmerkungen zur LIMMERT-KI

Das Multifunktions-Zeitrelais MARk-E08 von BTR ist eine vielseitige Lösung für zeitgesteuerte Anwendungen. Mit einer Betriebsspannung von 24 V DC oder 12 V DC und einer maximalen Schaltspannung von 250 V AC bietet es eine zuverlässige Steuerung. Das Relais verfügt über einen einstellbaren Zeitbereich von 0,15 Sekunden bis zu 10 Stunden und kann für verschiedene Funktionen wie Einschaltverzögerung oder Rückfallverzögerung konfiguriert werden. Mit einem kompakten Design (22,5 mm x 61,3 mm x 60 mm) und einer Montage auf Hutschienen ist es ideal für den Einsatz in Schaltschränken. Die grüne und rote LED-Anzeige ermöglicht eine einfache Statusüberwachung. Das Relais ist robust und für Temperaturen von -10 °C bis 55 °C geeignet, was es zur perfekten Wahl für industrielle Anwendungen macht.

Produktinfos

Betriebsspannung: 24 V DC / 12 V DC ±10%
Anzahl der Kontakte: 1 Wechsler
Kontaktmaterial: AgSnO2
Maximale Schaltspannung: 250 V AC
Nennstrom: 6 A
Schaltfrequenz: 1200 Schaltzyklen/h
Mechanische Lebensdauer: 1x10^7 Schaltzyklen
Elektrische Lebensdauer: 1x10^5 Schaltzyklen
Rückfallzeit (Steuerkontakt): > 50 ms
LED-Anzeige: grün und rot
Abmessungen (B x H x T): 22,5 mm x 61,3 mm x 60 mm
Gewicht: 70 g
Montageart: Hutschiene TH35
Schutzart (Gehäuse): IP40
Schutzart (Klemmen): IP20
Betriebstemperatur: -10 °C bis 55 °C
Lagertemperatur: -25 °C bis 70 °C
Leistungsaufnahme (typisch): 1 W
Einstellbare Zeitbereiche: 0,15 s bis 10 h
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 1| V
    Bemessungssteuerspeisespannung DC: 12|24 V
    Zeitbereich: 540|36000 s
    Spannungsart zur Betätigung: DC
    Funktion ansprechverzögert: Ja
    Funktion rückfallverzögert: Ja
    Funktion einschaltwischend: Ja
    Funktion ausschaltwischend: Nein
    Funktion taktend mit Pause beginnend, variabel: Ja
    Funktion blinkend mit Impuls beginnend, Festzeit: 12|24
    Funktion taktend mit Impuls beginnend, variabel: Ja
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit Stecksockel: 6
    Fernbedienung möglich: 0|36000
    Nur für Fernbedienung geeignet: Nein
    Anzahl der Ausgänge, unverzögert, Öffner: 1
    Anzahl der Ausgänge, unverzögert, Schließer: 1
    Anzahl der Ausgänge, unverzögert, Wechsler: 1
    Anzahl der Ausgänge, verzögert, Öffner: 22.5
    Anzahl der Ausgänge, verzögert, Schließer: 60
    Anzahl der Ausgänge, verzögert, Wechsler: 60
    Ausgänge, umschaltbar verzögert/unverzögert: Nein
    Mit Halbleiterausgang: Nein
    Breite: 22.5 mm
    Höhe: 60 mm
    Tiefe: 60 mm
    Nennstrom: 6
    Geeignet für Frontmontage: Nein
    Schutzart (IP): IP20
    Geeignet für Hutschienenmontage: Ja
    Betriebsspannung DC: 12|12
