110098520067 BTR Zweidrahtrelais ansprechverzögert24-110VAC/DC 1,5sec

110098520067 BTR Zweidrahtrelais ansprechverzögert24-110VAC/DC 1,5sec

Artikelnummer: 22127784

Katalog Art.Nr.: 4185704

VPE: 10 Stk

EAN: 4250184120223

Herkunftsland: DE

Zolltarifnr.: 85364900

weitere Infos weitere Infos ausblenden

Metz Connect

Hersteller Art. Nr.: 110098520067

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

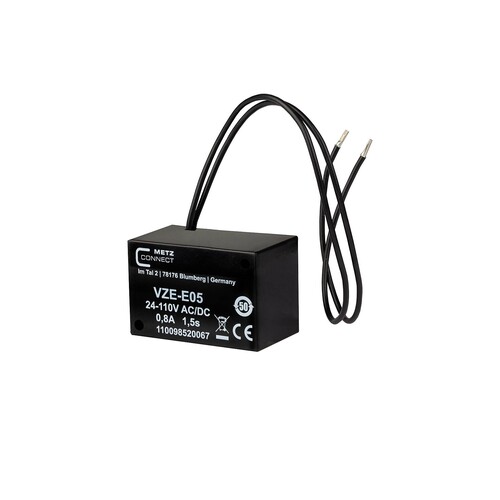

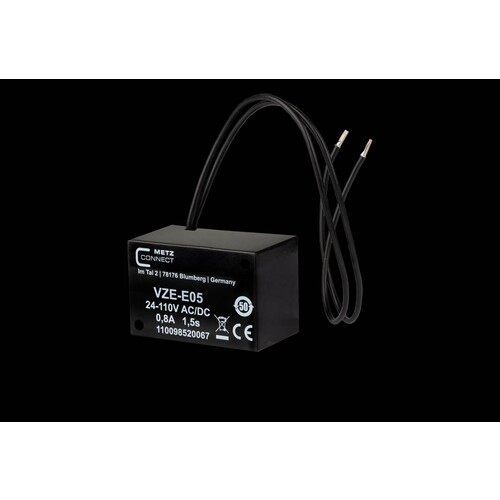

Ansprechverzögertes Zweidraht-Zeitrelais mit fest eingestellter Verzögerungszeit. Kompakte, wasserdicht vergossene Modulbauweise. Erschütterungsunempfindlich, prell- und verschleißfrei durch Wegfall mechanischer Bauteile. Bei Anlegen der Betriebsspannung an die mit dem Verbraucher in Reihe liegende Verzögerungsschaltung wird diese nach Ablauf der Verzögerungszeit t, v durchgesteuert und erst bei der Unterbrechung der Betriebsspannung gesperrt. Auf eine Polarität der Spannung braucht nicht geachtet zu werden. Zur einwandfreien Funktion des Relais muss der Laststrom mindestens so groß wie der angegebene Haltestrom sein.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das BTR Zweidrahtrelais ist ein ansprechverzögertes Zeitrelais, das für eine zuverlässige Steuerung in verschiedenen Anwendungen konzipiert wurde. Mit einer fest eingestellten Verzögerungszeit von bis zu 15 Sekunden und einer Betriebsspannung von 24 bis 110 VAC/DC bietet es eine hohe Flexibilität. Die kompakte und wasserdichte Modulbauweise sorgt für Langlebigkeit und Widerstandsfähigkeit gegen Erschütterungen. Der Dauerstrom beträgt 0,8 A, und das Relais funktioniert ohne Berücksichtigung der Polarität der Spannung. Es ist ideal für Anwendungen, bei denen eine Verzögerung erforderlich ist, und erfüllt die Anforderungen an eine maximale relative Luftfeuchtigkeit von 85 %.

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz:	24\|110 V
Bemessungssteuerspeisespannung DC:	1 V
Dauerstrom:	0,8 A
Zeitbereich:	15 s
Spannungsart zur Betätigung:	AC/DC
Funktion ansprechverzögert:	Ja
Funktion rückfallverzögert:	Nein
Funktion Impulsformend:	24\|110
Funktion blinkend mit Pause beginnend, Festzeit:	24\|110
Funktion taktend mit Pause beginnend, variabel:	AC/DC
Funktion taktend mit Impuls beginnend, variabel:	sonstige
Gehäuse:	wasserdicht vergossen
Betriebsrelative Luftfeuchte:	max. 85 % nicht kondensierend

Preisanzeige nur nach Anmeldung

Download

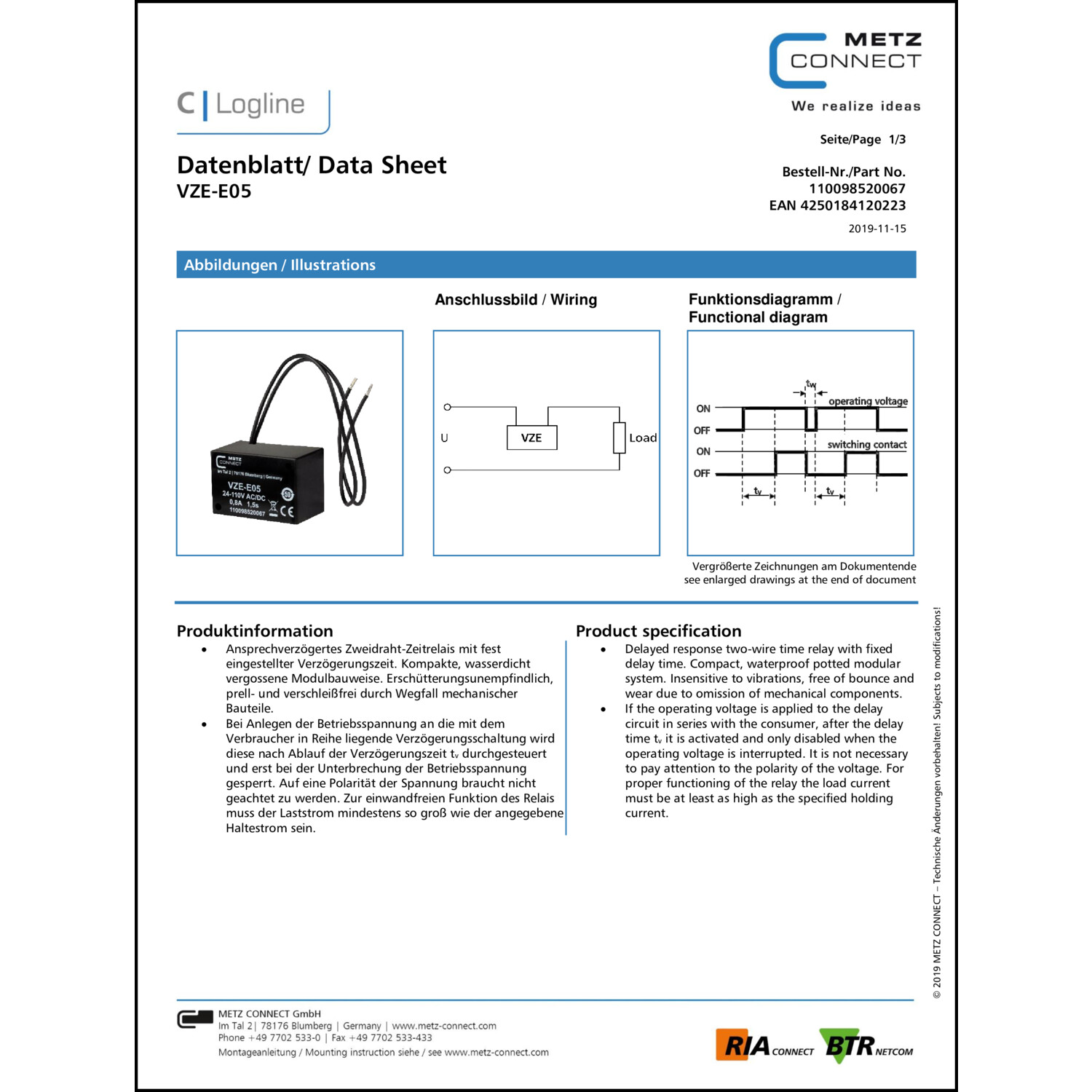

Produktdatenblatt

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz:	24\|110 V
Bemessungssteuerspeisespannung DC:	1 V
Zeitbereich:	15\|15 s
Spannungsart zur Betätigung:	EV000509\|
Funktion ansprechverzögert:	Ja
Funktion rückfallverzögert:	Nein
Funktion Impulsformend:	24\|110
Funktion blinkend mit Pause beginnend, Festzeit:	24\|110
Funktion taktend mit Pause beginnend, variabel:	AC/DC
Funktion taktend mit Impuls beginnend, variabel:	sonstige
Weitere Details
Ausführung des elektrischen Anschlusses:	sonstige
Mit Stecksockel:	Nein
Fernbedienung möglich:	15\|15
Bemessungssteuerspeisespannung AC 60 Hz:	24\|110 V
Anzahl der Ausgänge, unverzögert, Öffner:	1
Anzahl der Ausgänge, unverzögert, Schließer:	0
Anzahl der Ausgänge, unverzögert, Wechsler:	0
Anzahl der Ausgänge, verzögert, Öffner:	45
Anzahl der Ausgänge, verzögert, Schließer:	1
Anzahl der Ausgänge, verzögert, Wechsler:	30
Mit Halbleiterausgang:	Nein
Breite:	45 mm
Höhe:	25 mm
Tiefe:	30 mm
Nennstrom:	0.8\|
Geeignet für Frontmontage:	Nein
Spannungsart der Betriebsspannung:	AC/DC
Geeignet für Hutschienenmontage:	Nein
