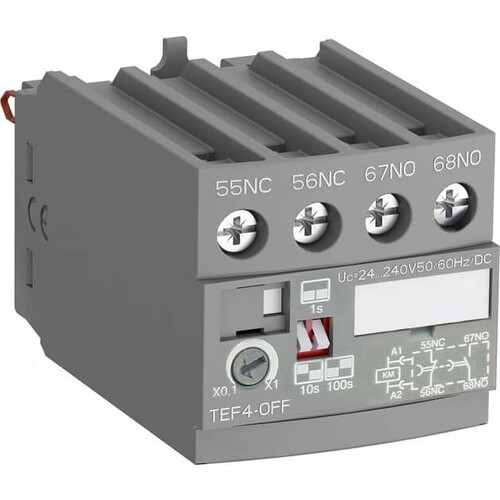

1SBN020114R1000 ABB Zeitblock TEF4-OFF

21225310
4728473
1 Stk
3471523130654
CN
85364900
ABB
TEF4-OFF
beantwortete(n) Fragen weitere Varianten
Die frontseitig aufgerasteten elektronischen Zeitrelais TEF4 werden für vom Steuerungssystem unabhängige Zeitsteuerungsaufgaben eingesetzt und sind mit Ansprech- und mit Rückfallverzögerung erhältlich., TEF4 elektronische Zeitrelais werden frontseitig auf AF Schütze oder NF Hilfsschütze montiert und verriegelt. Eine mechanische Anzeige gibt den Schützstatus an. TEF4 elektronische Zeitrelais werden über einen parallel geschalteten Direktanschluss zu den Spulenklemmen A1 ¿ A2 des Schützes oder Hilfsschützes mit Strom versorgt. Zum Schutz vor Stoßspannungen in der, Schützspule ist ein Varistor in das Zeitrelais integriert. Mit TEF4-ON bzw. TEF4-OFF sind unabhängig vom Steuerungssystem um bis zu 100 s zeitverzögerte Funktionen in drei verschiedenen Zeitbereichen möglich. Die Zeitverzögerungsbereiche werden über einen Schalter ausgewählt, die Einstellung der Zeitverzögerung erfolgt mit einem Drehschalter. Die Zeitsteuerungsfunktion wird aktiviert, indem das Gerät geschlossen oder geöffnet wird, auf dem das Zeitrelais montiert ist., Die Version mit Rückfallverzögerung arbeitet ohne zusätzliche Steuerspannung.
Anmerkungen zur LIMMERT-KI

Das ABB Zeitrelais TEF4-OFF ist ein hochmodernes elektronisches Zeitrelais, das für unabhängige Zeitsteuerungsaufgaben konzipiert wurde. Es bietet eine Schaltfunktion mit abfallverzögerter Ausgabe und ermöglicht eine flexible Einstellzeit von 0,1 bis 100 Sekunden. Mit einem Kontakt als Schließer und einem als Öffner ist es ideal für Anwendungen, die eine präzise Zeitverzögerung erfordern. Das Relais wird frontseitig auf AF oder NF Hilfsschütze montiert und ist mit einem integrierten Varistor ausgestattet, der vor Stoßspannungen schützt. Die Zeitverzögerungsbereiche können einfach über einen Schalter ausgewählt werden, während die Einstellung der Zeitverzögerung über einen Drehschalter erfolgt. Dieses Zeitrelais ist eine zuverlässige Lösung für verschiedene industrielle Automatisierungsanwendungen.

Produktinfos

Schaltfunktion: abfallverzögert
Einstellzeit: 0,1 - 100 s
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Montageart: Frontseitig auf AF/NF Schütze
Schutz gegen Stoßspannungen: Integrierter Varistor
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Schaltfunktion: abfallverzögert
Einstellzeit: 0.1|100 s
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Weitere Details
Wirkprinzip: elektronisch
