RM35JA32MW Schneider E. UEBER/UNTERST.- WAECHT.1W,3A-15A,VE RZ400V

02189287
4983744
1 Stk
3389119405225
43389119405223
ID
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
RM35JA32MW
beantwortete(n) Fragen weitere Varianten

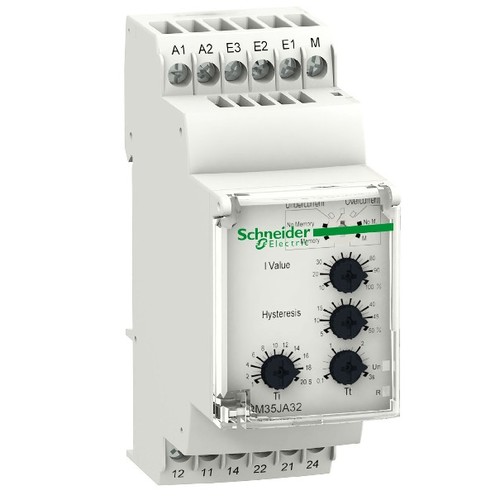

HARMONY Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Über- oder Unterschreitung des eingestellten Grenzwertes im Bereich 0,15-15 A. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 5 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Das Weitspannungsnetzteil 24-240 VAC/DC (50-60 Hz) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das RM35JA32MW von Schneider Electric ist ein hochmodernes Stromüberwachungsrelais der Zelio Control-Serie, das Über- und Unterstrombedingungen in einem Bereich von 0,15 bis 15 A erkennt. Mit einer maximalen Schaltspannung von 250 V AC/DC und einer Schaltleistung von bis zu 5 A bietet dieses modulare Mess- und Steuerrelais eine zuverlässige Lösung für verschiedene Anwendungen. Die einstellbare Zeitverzögerung von 1 bis 20 Sekunden ermöglicht eine flexible Anpassung an spezifische Anforderungen. Das Gerät ist für den Betrieb in einem Temperaturbereich von -20 bis 50 °C geeignet und verfügt über eine Schutzart von IP20 für die Klemmen und IP30 für das Gehäuse. Mit einer Breite von nur 35 mm lässt sich das Relais einfach auf DIN-Schienen montieren und ist somit ideal für den Einsatz in kompakten Steuerungssystemen. Das RM35JA32MW gewährleistet eine hohe Lebensdauer und Zuverlässigkeit, was es zu einer ausgezeichneten Wahl für industrielle Anwendungen macht.

Produktinfos

Produktserie: Zelio Control
Produkt oder Komponententyp: Modulare Mess- und Steuerrelais
Relaistyp: Stromsteuerrelais
Bezeichnung des Relais: RM35JA
Erkennung: Überstrom oder Unterstrom
Einstellbare Zeitverzögerung: 1...20 s
Maximale Schaltspannung: 250 V AC/DC
Nennhilfsspannung: 24-240 V AC/DC, 50/60 Hz +/- 10 %
Messbereich: 0,15-15 A
Minimaler Schaltstrom: 10 mA bei 5 V DC
Maximaler Schaltstrom: 5 A AC/DC
Leistungsaufnahme: <= 3,5 VA AC
Rückstellzeit: 1500 ms
Schutzart (IP): IP20 (Klemmen), IP30 (Gehäuse)
Breite: 35 mm
Produktgewicht: 0,13 kg
Betriebsposition: Jede Position ohne Lastminderung
Umgebungstemperatur bei Lagerung: -40...70 °C
Umgebungstemperatur bei Betrieb: -20...50 °C
Relative Feuchtigkeit: 95 % bei 55 °C
Vibrationsfestigkeit: 0,35 mm (f = 5...57,6 Hz)
Stoßfestigkeit: 15 gn für 11 ms
Elektrische Lebensdauer: 100000 Zyklen
Mechanische Lebensdauer: 30000000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20162898
Preisanzeige nur nach Anmeldung
22414056
Preisanzeige nur nach Anmeldung
23178463
Preisanzeige nur nach Anmeldung
23178491
Preisanzeige nur nach Anmeldung
23178484
Preisanzeige nur nach Anmeldung
23178477
Preisanzeige nur nach Anmeldung
01298178
Preisanzeige nur nach Anmeldung
23178505
Preisanzeige nur nach Anmeldung
23178512
Preisanzeige nur nach Anmeldung
21683615
Preisanzeige nur nach Anmeldung
23178470
Preisanzeige nur nach Anmeldung
23178498
Preisanzeige nur nach Anmeldung
24820439
Preisanzeige nur nach Anmeldung
01355732
Preisanzeige nur nach Anmeldung
02243649
Preisanzeige nur nach Anmeldung
21291670
Preisanzeige nur nach Anmeldung
21459572
Preisanzeige nur nach Anmeldung
20252981
Preisanzeige nur nach Anmeldung
22145333
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Strommessbereich: 0.15|15 A
Min. einstellbare Ansprechverzögerungszeit: 1 s
Max. zulässige Ansprechverzögerungszeit: 20 s
Min. einstellbare Rückfallverzögerungszeit: 0.3 s
Max. zulässige Rückfallverzögerungszeit: 30 s
Enthält Funktion Gleichspannung-Unterstrom: 0|240
Enthält Funktion Gleichspannung-Überstrom: Nein
1-Phasen-Unterstrom möglich: Nein
3-Phasen-Unterstrom möglich: Ja
1-Phasen-Überstrom möglich: Nein
3-Phasen-Überstrom möglich: 1|15
1-Phasen-Fenster möglich: Nein
3-Phasen-Fenster möglich: Nein
Weitere Details
Ausführung des elektrischen Anschlusses: sonstige
Funktion Gleichstrom-Fenster: 0|240
Mit abnehmbaren Klemmen: Nein
Anzahl der Kontakte als Öffner: 0|240
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 35 mm
Höhe: 90 mm
Tiefe: 72 mm
Stromart: 24|240
Externer Stromwandler: Nein
Spannungsmessbereich: 0|15
Spannungsart der Versorgungsspannung: EV000509|240
Externe Stromversorgung erforderlich: 0.3|240
Bemessungsschaltstrom: 0.15|15
Versorgungsspannung AC 50 Hz: 72
Versorgungsspannung AC 60 Hz: 0
Versorgungsspannung DC: AC/DC
Ansprechwert Stromstärke 1: 0
Ansprechwert Stromstärke 2: 0
Betriebsspannung AC 50 Hz: 20
