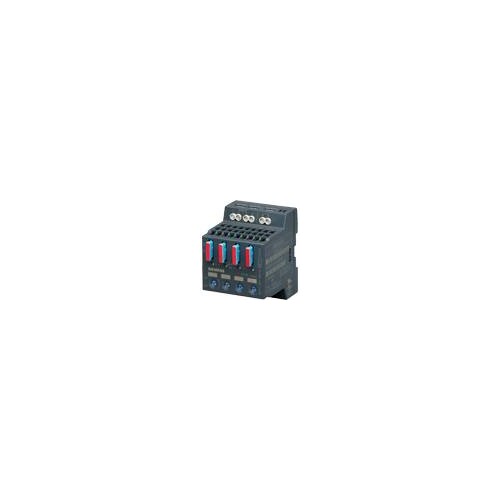

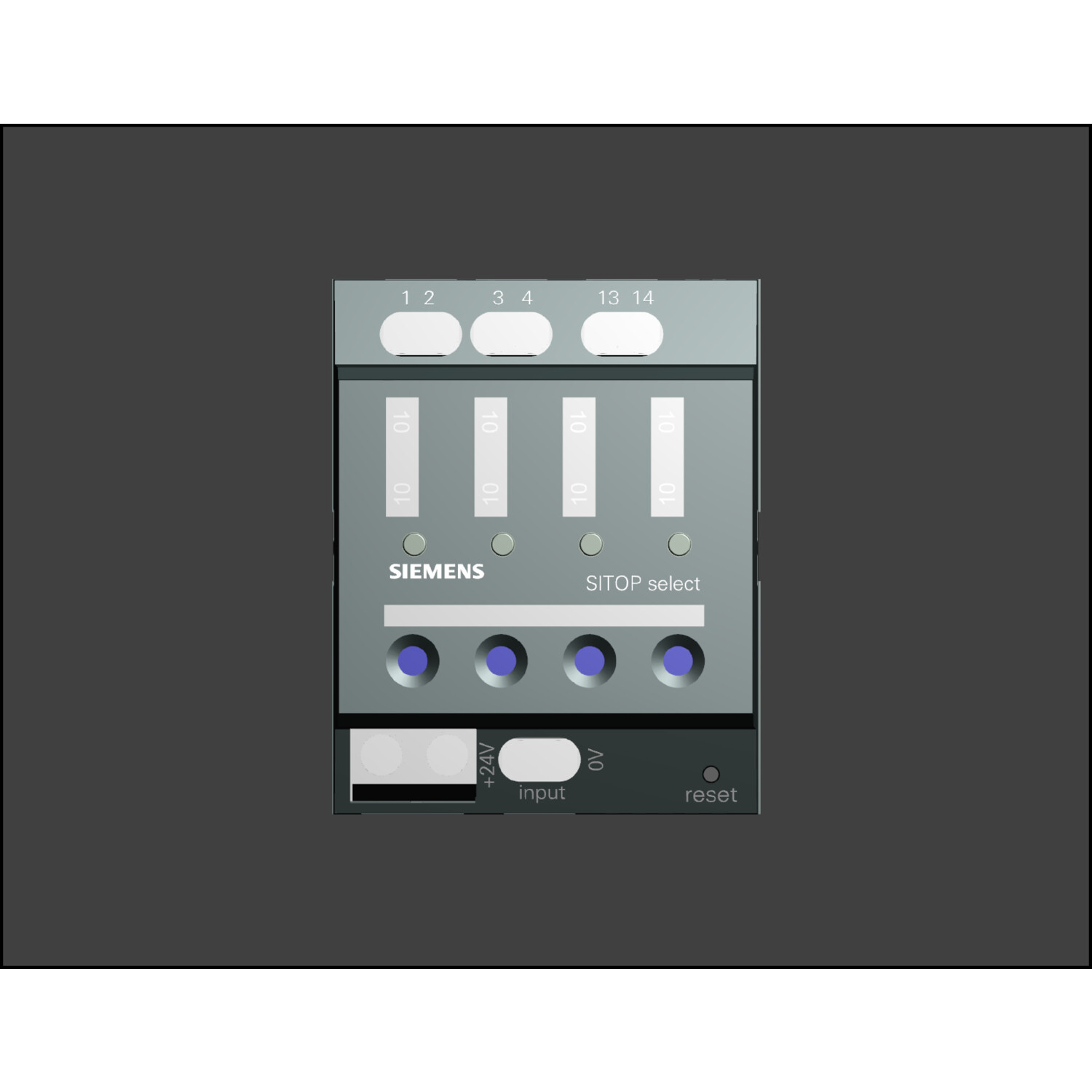

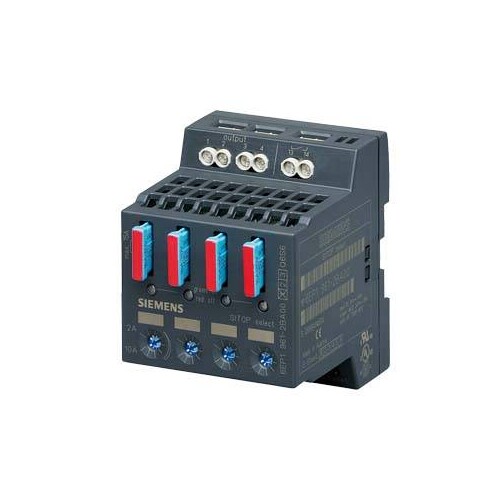

6EP1961-2BA00 SIEMENS SITOP SELECT DIAGNOSEMODUL 4-KANAL DC 24V/DC 24V/10A

02279405
1837324
1 Stk
4025515150640
AT
85363010
6EP1961-2BA00
beantwortete(n) Fragen weitere Varianten

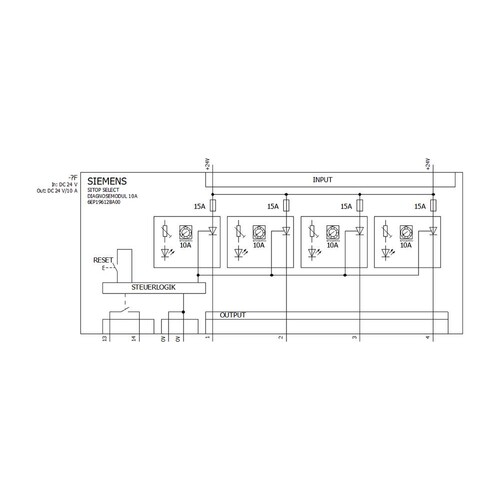

SITOP select Diagnosemodul 4-kanalig Eingang: DC 24 V/40 A Ausgang: DC 24 V/4x 10 A Schwellwert einstellbar 2-10 A *EX-Zulassung nicht mehr verfügbar* Das Diagnosemodul SITOP select ist die optimale Ergänzung für alle 24-V-Stromversorgungen, um den Laststrom auf mehrere Stromzweige aufzuteilen und zu überwachen. Überlast und Kurzschluss in einem oder mehreren Abzweigen werden zuverlässig erkannt. Kurzfristige Stromspitzen, z.B. durch hohen Einschaltstrom, lässt die Elektronik zu, Abzweige mit längerer Überlast schaltet sie stromlos. Dies wird selbst auf hochohmigen Leitungen und bei schleichenden Kurzschlüssen sichergestellt. Die intakten Abzweige werden weiter absolut unterbrechungs- und rückwirkungsfrei mit 24 V versorgt und dadurch Stillstandszeiten der Anlage minimiert. Die Signalisierung des fehlerhaften Kanals erfolgt über LEDs und Summenmeldekontakt. Egal welche Branche, egal welche Anforderung - Siemens bietet zuverlässige und effiziente Stromversorgungen für jede Anlage.
Anmerkungen zur LIMMERT-KI

Das SITOP select Diagnosemodul 6EP1961-2BA00 von Siemens ist ein hochentwickeltes elektronisches Modul zur Überwachung und Verteilung von Strom in 24 V DC-Systemen. Mit einer Eingangsspannung von 24 V DC und einem maximalen Eingangsstrom von 40 A kann das Modul den Ausgangsstrom auf bis zu vier separate Kanäle mit jeweils 10 A aufteilen. Die einstellbaren Abzweigströme von 2 A bis 10 A ermöglichen eine flexible Anpassung an verschiedene Anwendungen. Das Modul ist für den Betrieb in einem Temperaturbereich von 0 bis +60 °C geeignet und bietet eine Schutzart von IP20. Es ist ideal für industrielle Anwendungen, in denen eine präzise Überwachung und Steuerung des Stromverbrauchs erforderlich ist. Mit Sicherheitsfunktionen wie Überstromschutz und einer robusten Bauweise gewährleistet das SITOP select Modul Zuverlässigkeit und Effizienz in jeder Umgebung.

Produktinfos

Eingangsnennspannung: 24 V DC
Arbeitsspannungsbereich: 22...30 V DC
Max. Eingangsstrom: 40 A
Ausgangsnennspannung: 24 V DC
Anzahl der Ausgänge: 4
Max. Ausgangsstrom pro Abzweig: 10 A
Einstellbereich des Abzweigstromes: 2...10 A
Spannungsfall bei 10 A pro Abzweig: 300 mV
Zuschaltverzögerung: 0 ms, 24 ms, 100 ms
Betriebstemperatur: 0 bis +60 °C
Lagertemperatur: -40 bis +85 °C
Gewicht: 0,4 kg
Schutzart: IP20
Sicherheitsklasse: III
Störaussendung: EN 61000-6-3
Störfestigkeit: EN 61000-6-2
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 1 V
Bemessungssteuerspeisespannung DC: 22|30 V
Spannungsart zur Betätigung: 0
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 5 s
Min. einstellbare Rückfallverzögerungszeit: 0 s
Max. zulässige Rückfallverzögerungszeit: 1 s
Enthält Funktion Gleichspannung-Unterstrom: Nein
Enthält Funktion Gleichspannung-Überstrom: Ja
1-Phasen-Fenster möglich: Ja
3-Phasen-Fenster möglich: Nein
Weitere Details
Ausführung des elektrischen Anschlusses: Schraubanschluss
Funktion Gleichstrom-Fenster: Ja
Mit abnehmbaren Klemmen: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 0 V
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 1|30
Anzahl der Kontakte als Wechsler: 0
Breite: 72|30 mm
Höhe: 90 mm
Tiefe: 90 mm
