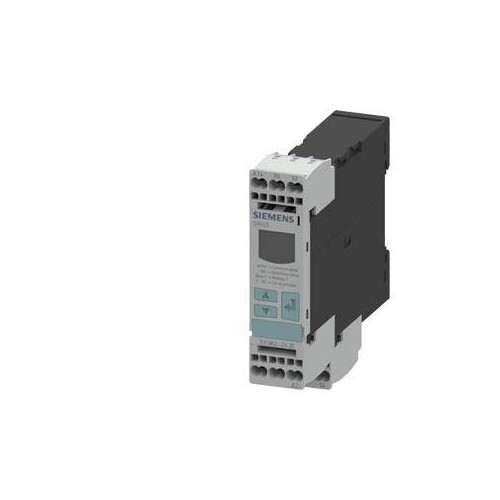

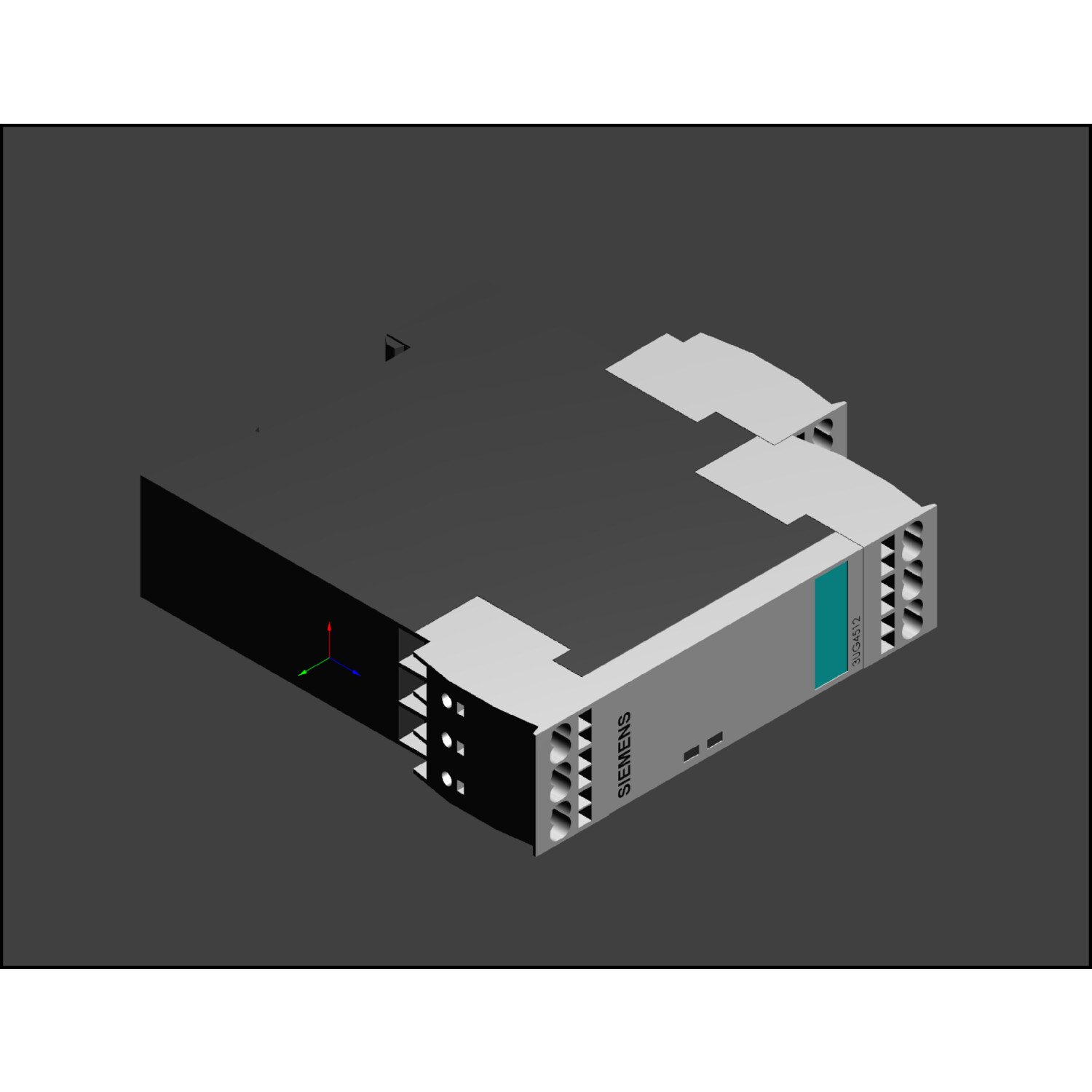

3UG4622-2AW30 SIEMENS Digitales Über- wachungsrelais STROMÜBERWACHUNG, 22.5MM

20093822
5142722
1 Stk
4011209642652
DE
85364900
3UG4622-2AW30
beantwortete(n) Fragen weitere Varianten
Digitales Überwachungsrelais Stromüberwachung, 22.5 mm von 0,05-10 A AC/DC Über- und Unterschreitung AC/DC 24 bis 240 V DC und AC 50 bis 60 Hz Anlauf- und Störspitzenverzög. 0,1 bis 20 s Hysterese 0,01 bis 5 A 1 Wechsler mit oder ohne Fehlerspeicher Federzugtechnik Digital einstellbares Stromüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Strömen auf Über- und Unterschreitung, z. B. zur Sicherstellung der Funktionalität von elektrischen Verbrauchern oder zur Drahtbruchüberwachung.Weltweiter Einsatz durch internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von IST-Wert und Statusmeldungen. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - einProgramm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das digitale Überwachungsrelais 3UG4622-2AW30 von Siemens SIRIUS ist ein hochmodernes Gerät zur Stromüberwachung im Bereich von 0,05 bis 15 A. Mit einer kompakten Breite von nur 22,5 mm eignet es sich hervorragend für den Einsatz in engen Schaltschränken. Das Relais unterstützt eine Versorgungsspannung von 20,4 bis 264 V sowohl für AC als auch für DC und bietet einstellbare Ansprech- und Rückfallverzögerungszeiten von bis zu 20 Sekunden. Die Hysterese kann flexibel zwischen 0,01 und 5 A eingestellt werden. Mit einem Wechslerkontakt und einer Schutzart von IP20 ist das Relais ideal für verschiedene Anwendungen in der Industrie. Die integrierte LCD-Anzeige ermöglicht eine einfache Ablesung der Ist-Werte und Statusmeldungen. Dank der robusten Bauweise und der hohen Lebensdauer von bis zu 10 Millionen mechanischen Zyklen ist das 3UG4622-2AW30 eine zuverlässige Wahl für die Überwachung elektrischer Verbraucher.

Produktinfos

Bauform: Digitales Überwachungsrelais
Strommessbereich: 0,05 - 15 A
Versorgungsspannung AC: 20,4 - 264 V
Versorgungsspannung DC: 20,4 - 264 V
Einstellbare Ansprechverzögerungszeit: 0,1 - 20 s
Einstellbare Rückfallverzögerungszeit: 0,1 - 20 s
Hysterese: 0,01 - 5 A
Anzahl der Wechslerkontakte: 1
Schutzart (IP): IP20
Betriebstemperatur: -25 bis +60 °C

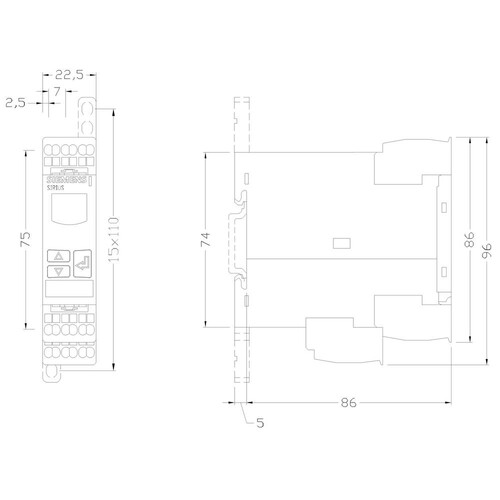

Höhe: 94 mm
Breite: 22,5 mm
Tiefe: 91 mm
Montageart: Snap-on Montage
Vibrationsfestigkeit: 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
Schockfestigkeit: 15g / 11 ms
Lebensdauer mechanisch (Betriebszyklen): 10.000.000
Lebensdauer elektrisch (Betriebszyklen) bei AC-15: 100.000
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 20.4|264 V
Bemessungssteuerspeisespannung DC: 20.4|264 V
Spannungsart zur Betätigung: AC/DC
Strommessbereich: 0.05|15 A
Min. einstellbare Ansprechverzögerungszeit: 0.1 s
Max. zulässige Ansprechverzögerungszeit: 20 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Enthält Funktion Gleichspannung-Unterstrom: Ja
Enthält Funktion Gleichspannung-Überstrom: Ja
1-Phasen-Unterstrom möglich: Ja
3-Phasen-Unterstrom möglich: Nein
1-Phasen-Überstrom möglich: Ja
3-Phasen-Überstrom möglich: Nein
1-Phasen-Fenster möglich: Nein
3-Phasen-Fenster möglich: 0|264
Weitere Details
Ausführung des elektrischen Anschlusses: Federzuganschluss
Funktion Gleichstrom-Fenster: Ja
Mit abnehmbaren Klemmen: Federzuganschluss
Bemessungssteuerspeisespannung AC 60 Hz: 20.4|264 V
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 1
Breite: 22.5|264 mm
Höhe: 94|15 mm
Tiefe: 91|264 mm
Externer Stromwandler: Nein
