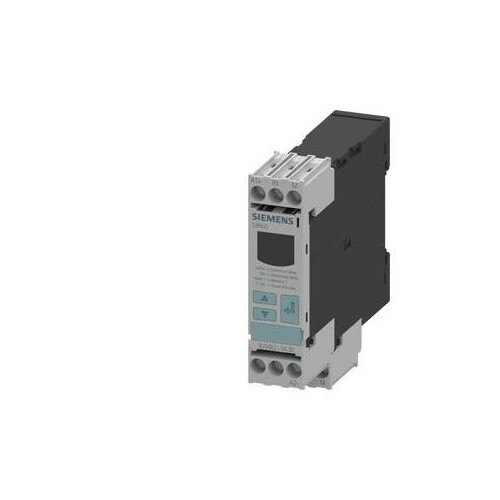

3UG4621-1AW30 Siemens Digitales Stromüberwachungsrelais

22681232
2434245
1 Stk
4011209642409
DE
85364900
3UG4621-1AW30
beantwortete(n) Fragen weitere Varianten
Digitales Überwachungsrelais Stromüberwachung, 22.5 mm von 2-500 mA AC/DC Über- und Unterschreitung AC/DC 24 bis 240 V DC und AC 50 bis 60 Hz Anlauf- und Störspitzenverzög. 0,1 bis 20 s Hysterese 0.1 bis 250 mA 1 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss Nachfolgeprodukt für 3UG3521-1AL20, 3UG3521-1AG20 und 3UG3521-1AC48-0AA1 Digital einstellbares Stromüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Strömen auf Über- und Unterschreitung, z. B. zur Sicherstellung der Funktionalität von elektrischen Verbrauchern oder zur Drahtbruchüberwachung.Weltweiter Einsatz durch internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von IST-Wert und Statusmeldungen. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - einProgramm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das digitale Stromüberwachungsrelais 3UG4621-1AW30 von Siemens ist ein kompaktes und vielseitiges Gerät zur Überwachung von Strömen im Bereich von 2 bis 500 mA AC/DC. Mit einer breiten Versorgungsspannung von 20,4 bis 264 V AC/DC und einem Frequenzbereich von 50 bis 60 Hz ist es ideal für verschiedene Anwendungen in der Industrie. Die einstellbare Ansprechverzögerungszeit von 0,1 bis 20 Sekunden sowie die Hysterese von 0,1 bis 250 mA bieten Flexibilität bei der Überwachung von Über- und Unterstrombedingungen. Das Relais verfügt über einen Wechslerkontakt und ist für eine mechanische Lebensdauer von bis zu 10 Millionen Schaltzyklen ausgelegt. Mit der Schutzart IP20 ist es für den Einsatz in geschützten Umgebungen geeignet. Das Gerät ist einfach zu installieren, dank des Schraubanschlusses und der Snap-on Montage, und bietet eine zuverlässige Diagnose durch die digitale Anzeige von Istwerten und Statusmeldungen.

Produktinfos

Bauform: Digitales Überwachungsrelais
Strommessbereich: 2 - 500 mA AC/DC
Versorgungsspannung: 20,4 - 264 V AC/DC
Frequenzbereich: 50 - 60 Hz
Einstellbare Ansprechverzögerungszeit: 0,1 - 20 s
Hysterese: 0,1 - 250 mA
Anzahl der Wechslerkontakte: 1
Schutzart (IP): IP20
Betriebstemperatur: -25 bis +60 °C
Höhe: 92 mm
Breite: 22,5 mm
Tiefe: 91 mm
Mechanische Lebensdauer: 10.000.000 Schaltzyklen
Elektrische Lebensdauer bei AC-15: 100.000 Schaltzyklen
Anschlussart: Schraubanschluss
Montageart: Snap-on Montage
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 20.4|264 V
Bemessungssteuerspeisespannung DC: 20.4|264 V
Spannungsart zur Betätigung: AC/DC
Strommessbereich: 0.003|0.6 A
Min. einstellbare Ansprechverzögerungszeit: 0.1 s
Max. zulässige Ansprechverzögerungszeit: 20 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Enthält Funktion Gleichspannung-Unterstrom: Ja
Enthält Funktion Gleichspannung-Überstrom: Ja
1-Phasen-Unterstrom möglich: Ja
3-Phasen-Unterstrom möglich: Nein
1-Phasen-Überstrom möglich: Ja
3-Phasen-Überstrom möglich: Nein
1-Phasen-Fenster möglich: Nein
3-Phasen-Fenster möglich: 0|264
Weitere Details
Ausführung des elektrischen Anschlusses: Schraubanschluss
Funktion Gleichstrom-Fenster: Ja
Mit abnehmbaren Klemmen: Schraubanschluss
Bemessungssteuerspeisespannung AC 60 Hz: 20.4|264 V
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 1
Breite: 22.5|264 mm
Höhe: 92|0.6 mm
Tiefe: 91|264 mm
Externer Stromwandler: Nein
