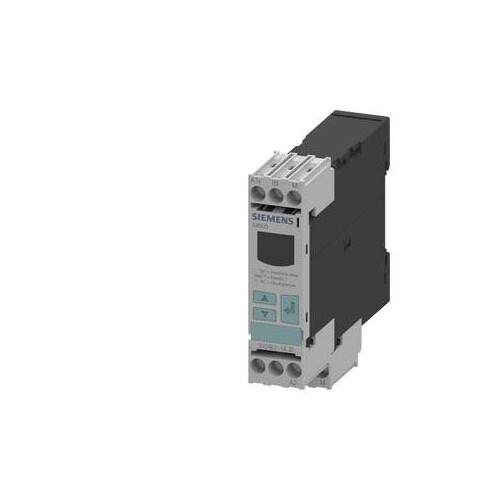

3UG4632-1AW30 Siemens Digitales Überwachungsrelais Spannungsüberwachung

24872163
2434244
1 Stk
4011209642461
DE
85364900
weitere Infos weitere Infos ausblenden
Siemens
3UG4632-1AW30
beantwortete(n) Fragen weitere Varianten
Digitales Überwachungsrelais Spannungsüberwachung, 22.5 mm von 10 bis 600V AC/DC Über- und Unterschreitung AC/DC 24 bis 240 V DC und AC 50 bis 60 Hz Störspitzenverzögerung 0,1 bis 20 s Hysterese 0.1 bis 300 V 1 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss Nachfolgeprodukt für 3UG3532-1AL20, 3UG3532-1AG20 Digital einstellbares Spannungsüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Spannungen auf Über- und Unterschreitung, z.B. zum Schutz einer Anlage vor Beschädigung, zum Schutz vor Batterietiefentladung oder zum Zuschalten einer Anlage ab einer definierten Spannung.Weltweiter Einsatz durch internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von IST-Wert und Statusmeldungen. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Die Geräte unterscheiden sich in eigenversorgte und fremdversorgte Geräte, wahlweise in Weitspannung bzw. mit IO-Link.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder,Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das digitale Überwachungsrelais 3UG4632-1AW30 von Siemens ist ein hochmodernes Gerät zur Spannungsüberwachung, das eine präzise Überwachung von Spannungen im Bereich von 10 bis 600 V AC/DC ermöglicht. Mit einer kompakten Bauweise von nur 22,5 mm Breite ist es ideal für den Einsatz in engen Schalträumen. Es bietet eine Hysterese von 0,1 bis 300 V und eine einstellbare Verzögerungszeit von 0,1 bis 20 Sekunden, was eine flexible Anpassung an verschiedene Anwendungen ermöglicht. Das Relais verfügt über einen Wechslerkontakt und unterstützt sowohl Über- als auch Unterspannungserkennung. Die hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und die elektrische Lebensdauer von 100.000 Schaltspielen bei AC-15 230 V garantieren Zuverlässigkeit und Langlebigkeit. Zudem ist es mit einer Schutzart von IP20 ausgestattet, was es vor Staub und Berührung schützt. Die einfache Montage durch Snap-on-Technik und die Verwendung von Schraubanschlüssen machen die Installation und Wartung denkbar einfach. Dieses Produkt ist ideal für den Einsatz in industriellen Anwendungen und bietet eine umfassende Lösung zur Überwachung von Spannungen.

Produktinfos

Spannungsüberwachung: 10 bis 600 V AC/DC
Über- und Unterschreitung: Ja
Bemessungssteuerspeisespannung AC 50 Hz: 24 bis 240 V
Bemessungssteuerspeisespannung AC 60 Hz: 24 bis 240 V
Spannungsmessbereich: 10 bis 600 V
Hysterese: 0,1 bis 300 V
Anzahl der Wechslerkontakte: 1
Schutzart (IP): IP20
Verzögerungszeit: 0,1 bis 20 s
Betriebstemperatur: -25 bis +60 °C
Lagertemperatur: -40 bis +85 °C
Mechanische Lebensdauer: 10.000.000 Schaltspiele
Elektrische Lebensdauer: 100.000 Schaltspiele bei AC-15 230 V
Anschlussart: Schraubanschluss
Montageart: Snap-on-Montage
Betriebsfrequenz: 40 bis 500 Hz
Anzahl der NC Kontakte: 0
Anzahl der NO Kontakte: 0
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20832960
Preisanzeige nur nach Anmeldung
20197926
Preisanzeige nur nach Anmeldung
01250025
Preisanzeige nur nach Anmeldung
23464098
Preisanzeige nur nach Anmeldung

Download

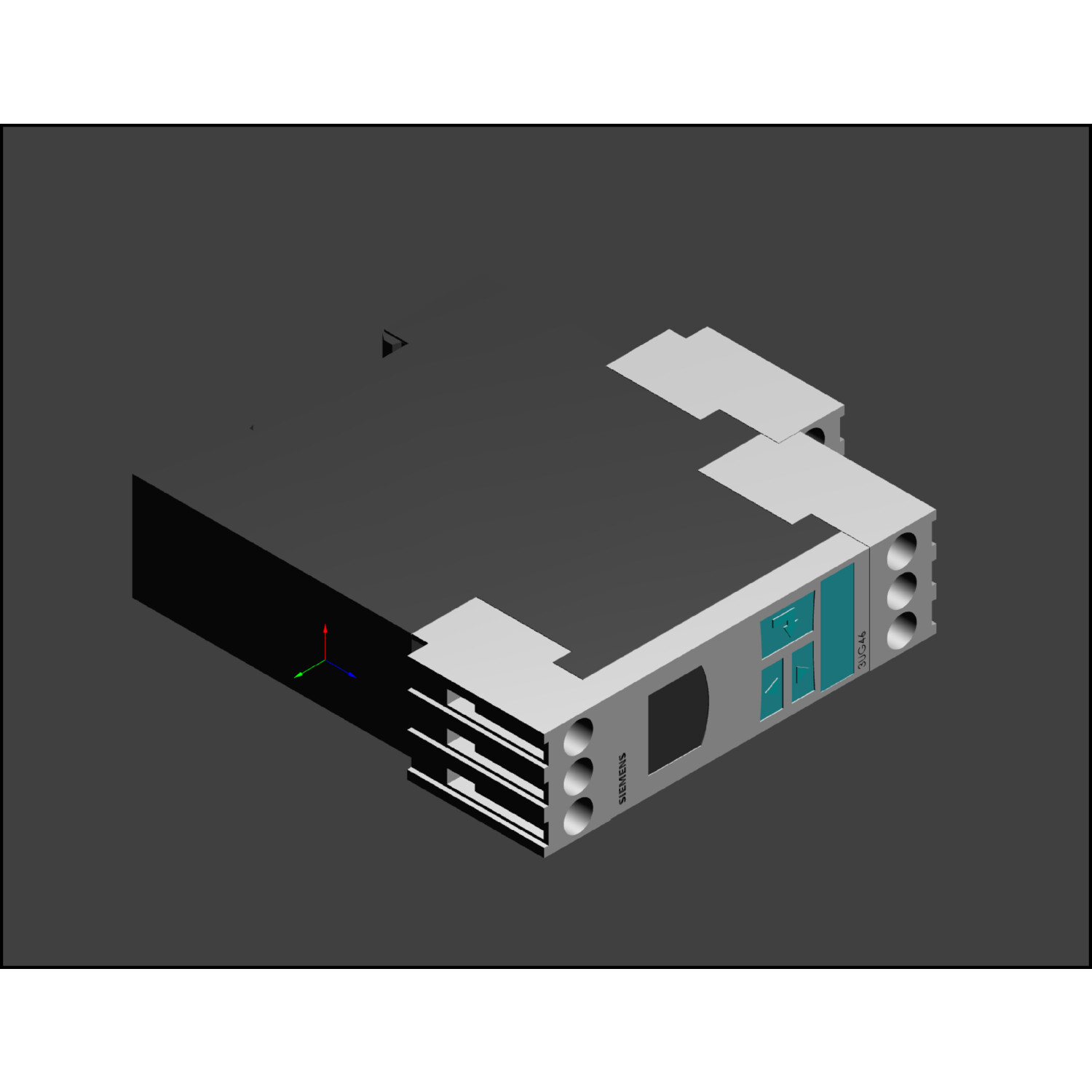

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3UG4632-1AW30

Produktinfos

Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
Spannungsmessbereich 1: 10|600 V
Spannungsmessbereich 2: Schraubanschluss V
1-Phasen-Unterspannung möglich: Ja
3-Phasen-Unterspannung möglich: Nein
1-Phasen-Überspannung möglich: Ja
3-Phasen-Überspannung möglich: Nein
Enthält Funktion Gleichspannung-Überspannung: Ja
Weitere Details
Spannungsart des Messbereichs: AC/DC
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: Ja
1-Phasen-Fenster möglich: 1|600
3-Phasen-Fenster möglich: Nein
Enthält Funktion Gleichspannung-Unterspannung: Ja
Enthält Funktion Gleichspannung-Fenster: Ja
Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
Bemessungssteuerspeisespannung DC: 24|240 V
Ansprechwert Spannung: 10|600 V
Min. einstellbare Ansprechverzögerungszeit: 1 s
Max. zulässige Ansprechverzögerungszeit: 92 s
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 20 s
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 1
Breite: 22.5|600 mm
Höhe: 92 mm
Tiefe: 91|240 mm
