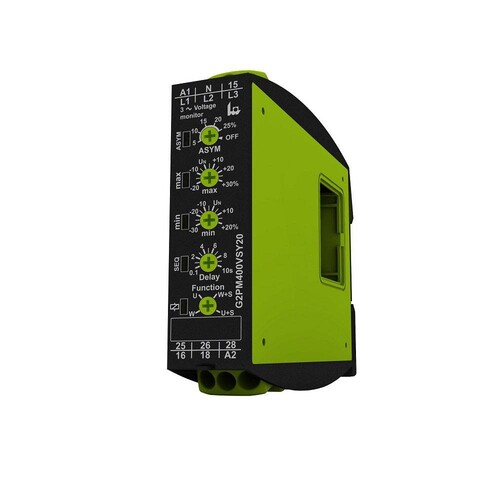

2390504 Tele Hase G2PM400VSY20 Spannungsüberwachung Relais

22501626
1 Stk
9008662002814
AT
85364900
weitere Infos weitere Infos ausblenden
Tele-Haase
2390504
beantwortete(n) Fragen weitere Varianten
Überwachungsrelais Serie GAMMA
Multifunktion Spannungsüberwachung 3-phasig
Phasenausfallüberwachung Phasenfolge- u. Asymmetrieüberwachung zuschaltbar
Messspannung 3x 400/230 V AC Versorgungsspannung wählbar über Powermodul TR2/SNT2
2 Wechsler Baubreite 22,5mm
Industriebauform
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Tele Hase G2PM400VSY20 Spannungsüberwachungsrelais ist ein hochentwickeltes Gerät zur Überwachung von 3-Phasen-Netzen. Es bietet eine zuverlässige Spannungsüberwachung mit einer Messgröße von 3(N)~ AC Sinus und einem Messbereich von 400/230 V AC N. Die Versorgungsspannung kann zwischen 342 und 457 V AC gewählt werden, was eine hohe Flexibilität in verschiedenen Anwendungen ermöglicht. Mit zwei Wechslern und einer maximalen Schaltleistung von 1250 VA (5 A / 250 V AC) ist dieses Relais ideal für industrielle Anwendungen. Die kompakten Abmessungen von 22,5 × 90 × 108 mm ermöglichen eine einfache Integration in bestehende Systeme. Das Gerät erfüllt die Zulassungen CE, cULus und EAC, was seine hohe Qualität und Zuverlässigkeit unterstreicht.

Produktinfos

Funktionalität: Spannungsüberwachung in 3-Phasennetzen
Messgröße: 3(N)~ AC Sinus
Messbereich: U= 400/230 V AC N
Versorgungsspannung: 342 – 457 V AC
Anzahl der Schaltkontakte: 2 Wechsler
Max. Schaltleistung: 1250 VA (5 A / 250 V AC)
Abmessungen (B × H × T): 22,5 × 90 × 108 mm
Zulassungen: CE, cULus, EAC
Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung AC 50 Hz: 24|400 V
Spannungsmessbereich: 161|520 V
3-Phasen-Unterspannung möglich: Ja
3-Phasen-Überspannung möglich: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20617184
Preisanzeige nur nach Anmeldung
20035078
Preisanzeige nur nach Anmeldung
02050967
Preisanzeige nur nach Anmeldung
01270899
Preisanzeige nur nach Anmeldung
01235969
Preisanzeige nur nach Anmeldung
01210111
Preisanzeige nur nach Anmeldung
01120133
Preisanzeige nur nach Anmeldung
02152782
Preisanzeige nur nach Anmeldung
02105056
Preisanzeige nur nach Anmeldung
02272909
Preisanzeige nur nach Anmeldung
02107128
Preisanzeige nur nach Anmeldung
01217692
Preisanzeige nur nach Anmeldung
02107142
Preisanzeige nur nach Anmeldung
01217699
Preisanzeige nur nach Anmeldung
01218224
Preisanzeige nur nach Anmeldung
02107149
Preisanzeige nur nach Anmeldung
26067755
Preisanzeige nur nach Anmeldung

Download

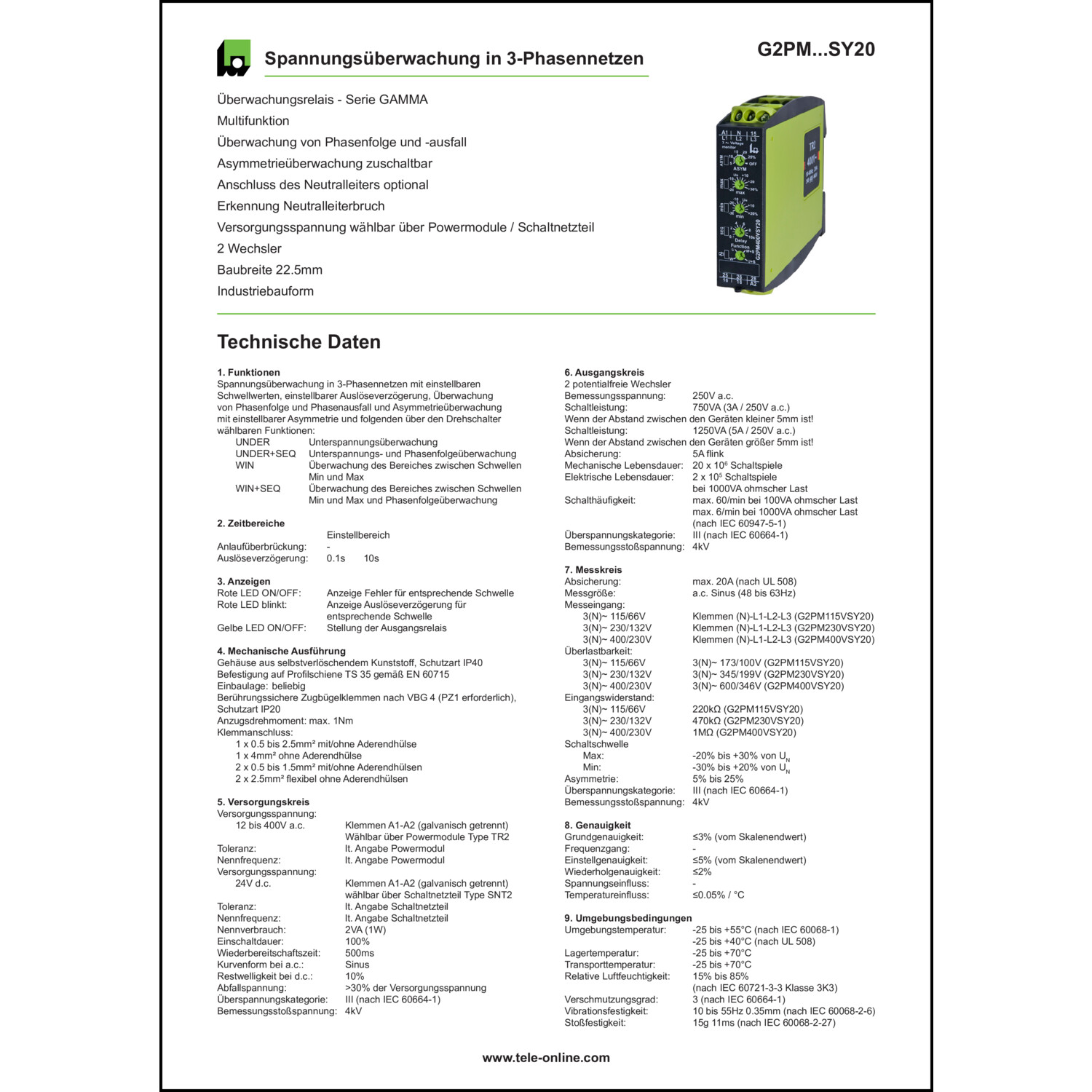

Produktdatenblatt

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung AC 50 Hz: 24|400 V
Spannungsmessbereich 1: 161|520 V
1-Phasen-Unterspannung möglich: Nein
3-Phasen-Unterspannung möglich: Ja
1-Phasen-Überspannung möglich: Nein
3-Phasen-Überspannung möglich: Nein
Enthält Funktion Gleichspannung-Überspannung: Nein
Weitere Details
Spannungsart des Messbereichs: AC
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: Nein
1-Phasen-Fenster möglich: Nein
3-Phasen-Fenster möglich: Ja
Enthält Funktion Gleichspannung-Unterspannung: Nein
Enthält Funktion Gleichspannung-Fenster: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 24|400 V
Bemessungssteuerspeisespannung DC: 24|24 V
Ansprechwert Spannung: 20.4|20.4 V
Min. einstellbare Rückfallverzögerungszeit: 0.1 s
Max. zulässige Rückfallverzögerungszeit: 10 s
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 90 mm
Tiefe: 108 mm
