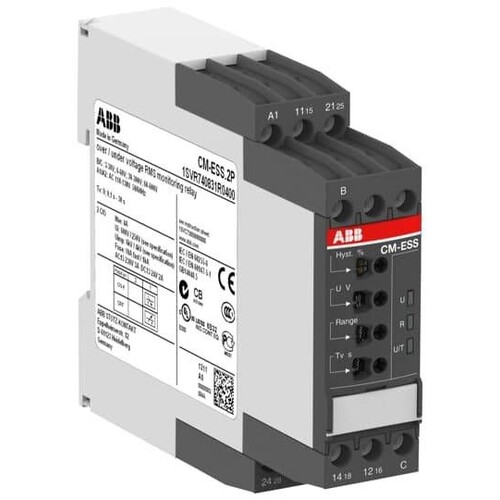

1SVR730831R1400 ABB CM ESS.2S Spannungsüberwachungsrelais

29661199
4396149
1 Stk
4016779852210
DE
85364900
ABB
CM-ESS.2S
beantwortete(n) Fragen weitere Varianten
Die Spannungsüberwachungsrelais der CM-Reihe bieten eine zuverlässige Überwachung von, Spannungen und die Erkennung von Phasenausfällen in einphasigen Netzen. Alle Geräte sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen, der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen).
Anmerkungen zur LIMMERT-KI

Das ABB CM ESS.2 Spannungsüberwachungsrelais ist ein elektronisches Relais zur zuverlässigen Überwachung von AC/DC-Spannungen im Bereich von 3 bis 600 V. Es bietet sowohl Über- als auch Unterspannungsschutz und ist mit einstellbaren Hysterese- und Trennverzögerungsfunktionen ausgestattet. Die Montage erfolgt werkzeuglos auf einer DIN-Schiene, und das Gerät ist in zwei Anschlussversionen erhältlich: Schraubanschlüsse oder die innovative Easy Connect Technologie. Mit einer Breite von nur 22,5 mm ist es kompakt und platzsparend. Das Gehäuse erfüllt höchste Brandschutzanforderungen nach UL 94 V-0, was es ideal für den Einsatz in sicherheitskritischen Anwendungen macht. Das CM ESS.2 ist die perfekte Wahl für die Überwachung von einphasigen Stromnetzen.

Produktinfos

Spannungsart zur Betätigung: AC
Bemessungssteuerspeisespannung AC 50 Hz: 220-240 V
Spannungsmessbereich: 3-600 V
1-Phasen-Unterspannung möglich: Ja
3-Phasen-Unterspannung möglich: Nein
1-Phasen-Überspannung möglich: Ja
3-Phasen-Überspannung möglich: Nein
Funktion Gleichspannung-Überspannung: Ja
Anschluss-Technologie: Schraubanschlüsse oder Easy Connect (Push-in)
Anzahl der Kontakte: 2 c/o (SPDT)
Breite: 22,5 mm
Trennverzögerung einstellbar: 0 s; 0.1-30 s
Hysterese einstellbar: 3-30 %
Gehäusematerial: UL 94 V-0
Montage: Werkzeuglos auf DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC
Bemessungssteuerspeisespannung AC 50 Hz: 220|240 V
Spannungsmessbereich 1: 3|600 V
1-Phasen-Unterspannung möglich: Ja
3-Phasen-Unterspannung möglich: Nein
1-Phasen-Überspannung möglich: Ja
3-Phasen-Überspannung möglich: Nein
Enthält Funktion Gleichspannung-Überspannung: Ja
Weitere Details
Spannungsart des Messbereichs: AC/DC
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: Nein
1-Phasen-Fenster möglich: Ja
3-Phasen-Fenster möglich: Nein
Enthält Funktion Gleichspannung-Unterspannung: Ja
Enthält Funktion Gleichspannung-Fenster: Ja
Bemessungssteuerspeisespannung AC 60 Hz: 220|240 V
Ansprechwert Spannung: 3|600 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 0 s
Min. einstellbare Rückfallverzögerungszeit: 0 s
Max. zulässige Rückfallverzögerungszeit: 30 s
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2
Breite: 22.5 mm
Höhe: 85.6 mm
Tiefe: 103.7 mm
