1SVR560730R3401 ABB Netzeinspeiseüberwachungsrel. CM-UFD.M31

30191134
4714432
1 Stk
4013614492914
DE
85364900
ABB
CM-UFD.M31
beantwortete(n) Fragen weitere Varianten

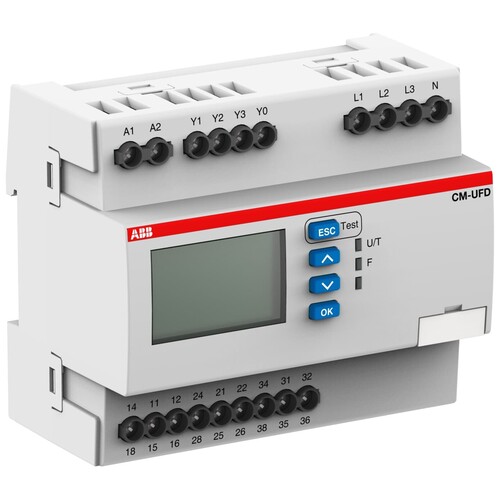

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.
Anmerkungen zur LIMMERT-KI

Das ABB Netzeinspeiseüberwachungsrelais CM-UFD.M31 ist ein multifunktionales Gerät zur Überwachung von Spannung und Frequenz in Ein- und Dreiphasennetzen. Es erfüllt die Anforderungen der VDE-AR-N 4105 und VDE-AR-N 4110 und bietet Schutz bei Über- und Unterspannung sowie Frequenzabweichungen. Mit einer Bemessungssteuerspeisespannung von 24-240 V AC/DC und einem Spannungsmessbereich von bis zu 540 V AC ist es ideal für den Einsatz in modernen Erzeugungsanlagen. Das Gerät verfügt über ein Fehlergedächtnis für bis zu 99 Einträge und unterstützt Modbus RTU für die Kommunikation. Die integrierte Vektorsprungerkennung und ROCOF-Überwachung machen es zu einer zuverlässigen Wahl für die Netzüberwachung und -sicherheit.

Produktinfos

Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung AC 50 Hz: 24-240 V
Spannungsmessbereich L-L: 0-540 V AC
Spannungsmessbereich L-N: 0-312 V AC
1-Phasen-Unterspannung möglich: Ja
3-Phasen-Unterspannung möglich: Ja
1-Phasen-Überspannung möglich: Ja
3-Phasen-Überspannung möglich: Ja
Gleichspannung-Überspannung: Nein
Anzahl der Steuerkontakte: 3 c/o (SPDT)
Fehlergedächtnis: 99 Einträge
Modbus RTU: Ja
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
Spannungsmessbereich 1: 0|540 V
1-Phasen-Unterspannung möglich: Ja
3-Phasen-Unterspannung möglich: Ja
1-Phasen-Überspannung möglich: Ja
3-Phasen-Überspannung möglich: Ja
Enthält Funktion Gleichspannung-Überspannung: Nein
Weitere Details
Spannungsart des Messbereichs: AC
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: Nein
1-Phasen-Fenster möglich: Ja
3-Phasen-Fenster möglich: Ja
Enthält Funktion Gleichspannung-Unterspannung: Nein
Enthält Funktion Gleichspannung-Fenster: Nein
Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
Bemessungssteuerspeisespannung DC: 24|240 V
Ansprechwert Spannung: 0|540 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 0 s
Min. einstellbare Rückfallverzögerungszeit: 0 s
Max. zulässige Rückfallverzögerungszeit: 0 s
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 3
Breite: 108 mm
Höhe: 90 mm
Tiefe: 67 mm
