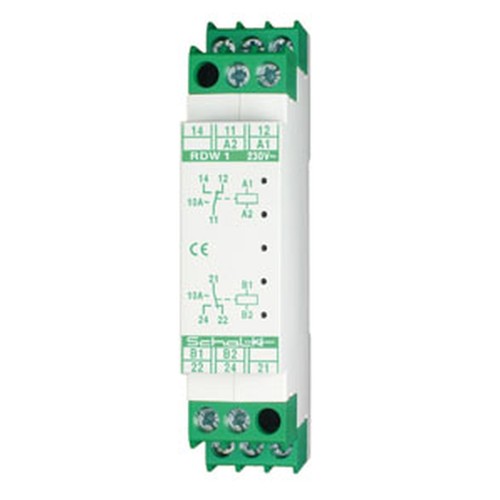

rdw104 Schalk Doppelrelais 2x24 UC 2 Wechsler 10A

20635545
4398240
1 Stk
4046929601054
DE
85364190
Doppelrelais 2 x 24V UC, 2 Wechsler 10A
Anmerkungen zur LIMMERT-KI

Das RDW104 Doppelrelais ist ein hochentwickeltes Schalt- und Steuerrelais, das speziell für die moderne Steuerungstechnik konzipiert wurde. Mit zwei potentialfreien, monostabilen Relaisausgängen und einer Schaltzustandsanzeige über LED bietet es eine zuverlässige Lösung für vielfältige Anwendungen in der Haustechnik und industriellen Steuerungstechnik. Die Versorgungsspannung von 24 V sorgt für eine geringe Verlustleistung von nur 0,25 W pro Relais und ermöglicht eine maximale Schaltleistung von 2500 VA. Mit kompakten Abmessungen von 18 mm Breite, 88 mm Höhe und 58 mm Tiefe passt es problemlos in gängige Installationen. Die hohe elektrische Lebensdauer von 1 x 10^5 Schaltspielen und die Möglichkeit der Schnappbefestigung auf einer Hutschiene machen es zu einer praktischen Wahl für professionelle Anwendungen.

Produktinfos

Versorgungsspannung: 24 V ± 20 %
Stromaufnahme pro Relais: 10 mA
Verlustleistung pro Relais: 0,25 W
Leitungskapazität: max. 150 nF
max. Spannung zwischen Kontakt und Steuereingang: 400 V AC
Relaisausgang: 2 Wechsler (potentialfrei)
Schaltspannung max.: 250 V AC
Dauerstrom max.: 10 A
Schaltleistung AC max.: 2500 VA
Glühlampenlast max.: 600 W
Schaltleistung DC max.: 300 W
elektrische Lebensdauer: 1 x 10^5 Schaltspiele
Umgebungstemperatur: -10 °C bis +45 °C
Anschlussklemmen: Zugbügelklemmen mit unverlierbaren Schrauben M3.5
Klemmbereich: 0,5 mm² - 4,0 mm²
Abisolierlänge: 6,0 mm - 6,5 mm
Anzugsdrehmoment: 0,80 Nm
Einbaulage: beliebig
Befestigung: Schnappbefestigung auf 35 mm Hutschiene nach EN 60715
Außenmaße: 18 x 88 (45) x 58 mm
Einbautiefe: 55 mm
Gewicht: ca. 80 g
Farbe: grau 7035 / grün 6029
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 26.4 V
Bemessungssteuerspeisespannung DC: 21.6 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 2
Schutzart (IP): 0
Breite: 18 mm
Höhe: 88 mm
Tiefe: 58 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 26.4 V
Schaltverhalten des Antriebs: monostabil
Komplettgerät mit Sockel: Ja
