LZS:PT3A5L24 Siemens STECKKOPPLER KOMPLETTGER. DC24V/ 3 CO

26453722
4849244
5 Stk
4011209674394
DE
85364190
LZS:PT3A5L24
beantwortete(n) Fragen weitere Varianten

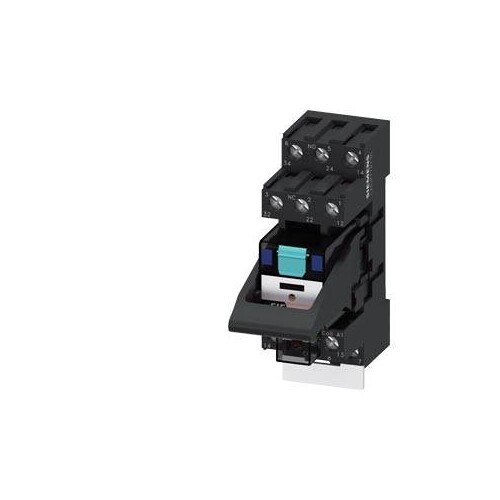

Steckrelais Komplettgerät 3 W, DC 24 V LED-Modul rot Standard-Stecksockel Schraubanschluss 3,5 mm Pinning Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung.Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal.Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In).Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung.SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens LZS:PT3A5L24 Steckrelais ist ein hochwertiges Koppelrelais mit einem integrierten Steckrelais, das für die zuverlässige galvanische Trennung und Kontaktvervielfachung in industriellen Anwendungen konzipiert wurde. Mit einer Betriebsspannung von 24 V DC und einer maximalen Wirkleistung von 0,75 W bietet es eine hohe Schalthäufigkeit von bis zu 36.000 Schaltungen pro Stunde ohne Last. Das Relais ist mit einer Schutzart von IP20 ausgestattet und bietet eine mechanische Lebensdauer von bis zu 30 Millionen Schaltspielen, was es zu einer langlebigen Lösung für anspruchsvolle Anwendungen macht. Die kompakte Bauweise mit Abmessungen von 27 mm Breite, 74 mm Höhe und 72 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Ideal für den Einsatz in Automatisierungstechnik und Steuerungssystemen, bietet das SIRIUS Relais eine zuverlässige Leistung und einfache Verdrahtung.

Produktinfos

Produkt-Markenname: SIRIUS
Produkt-Bezeichnung: Koppelrelais mit Steckrelais
Produkttyp-Bezeichnung: LZS
Ausführung der Anzeige LED: Ja
Aufgenommene Wirkleistung: 0,75 W
Rückfallspannung bezogen auf Eingangsspannung: 10 %
Schutzart (IP): IP20
Schalthäufigkeit ohne Last: 36.000 1/h
Schalthäufigkeit mit Last: 360 1/h
Schaltverhalten: monostabil
Ausführung der Schaltfunktion: Umschalter
Mechanische Lebensdauer (Schaltspiele): 30.000.000
Elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V: 180.000
Thermischer Strom: 10 A
Steuerspeisespannung: 24 V
Schließverzug bei DC: 15 ms
Öffnungsverzug bei DC: 18 ms
Ausführung des Relaisantriebs: gepolt
Produktbestandteil Stecksockel: Ja
Ausführung des Stecksockels: Standardsockel
Kurzschluss-Schutz: Sicherung gG: 6 A
Art des Schaltkontakts: Wechsler
Anzahl der Wechsler für Hilfskontakte: 3
Betriebsstrom der Hilfskontakte bei DC-13: 4 A

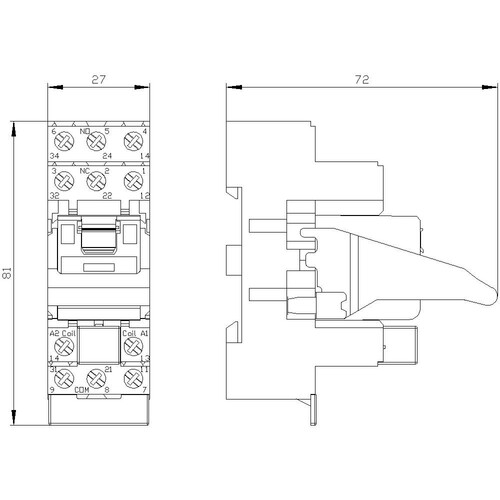

Höhe: 74 mm
Breite: 27 mm
Tiefe: 72 mm
Umgebungstemperatur während Betrieb: -40 ... +70 °C
Umgebungstemperatur während Lagerung: -25 ... +70 °C
Umgebungstemperatur während Transport: -25 ... +70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: DC
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 3
Schutzart (IP): IP20
Breite: 27 mm
Höhe: 74 mm
Tiefe: 72 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Mit abnehmbaren Klemmen: Nein
Antrieb, Polung: gepolt
Schaltverhalten des Antriebs: monostabil
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontaktes: 0
Komplettgerät mit Sockel: Ja
Nennstrom: 0
Werkstoff der Kontaktbeschichtung: 27
Mit LED-Anzeige: Ja
Werkstoff des Kontaktes: 0
Werkstoff des Kontakteinsatzes: 74
